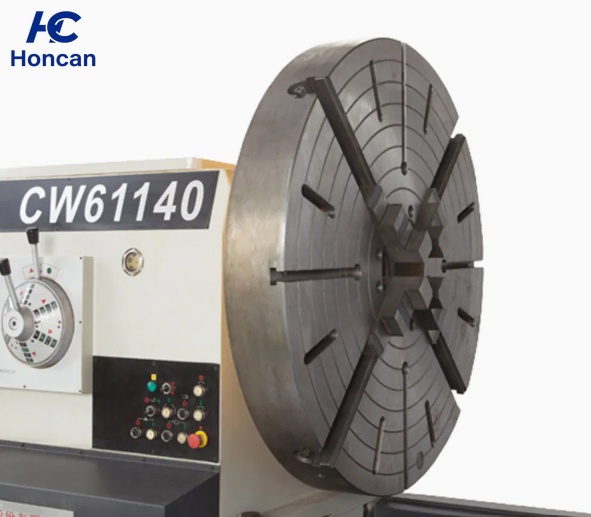

CW61140
10001
Découvrez les tours lourds CW61140 & CW62140 avec une capacité de diamètre admissible de Φ1400-1600mm, une longueur de pièce de 12m, et 24 vitesses de broche. Idéal pour le tournage de précision des métaux dans les applications industrielles.
WhatsApp ：+86 13245454513
E-mail ：

- PARAMÈTRES DU PRODUIT -

MODELSCW61140/CW62140CW61160/CW62160
CAPACITY

Diamètre de rotation max. au-dessus du bancΦ1400mmΦ1600mm
Diamètre admissible max. au-dessus du traînardΦ1060mmΦ1260mm
Diamètre admissible max. au-dessus de l’évidementΦ1930mmΦ2110mm
Longueur utile de l’évidement590mm590mm
Largeur du banc970mm970mm
Longueur max. de la pièce1.5/2/3/4/5/6/8/10/12m1.5/2/3/4/5/6/8/10/12m
Longueur de tournage max.1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8/11.8m1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8/11.8m
Poids max. de la pièce (entre pointes)6000kg6000kg
SPINDLE

Nez de brocheA2-15A2-15
Alésage de brocheΦ130mmΦ130mm
Alésage conique de la brocheMétrique Φ140 1:20Métrique Φ140 1:20
Nombre de vitesses de broche24(Normal), 12(Inverse)24(Normal), 12(Inverse)
Plage de vitesses de broche2.5~250rpm2.5~250rpm
Pas/diamètre de la vis à billes longitudinale12mm/Φ70mm12mm/Φ70mm
Nombre d’avances longitudinales et transversales9797
FEED RANGE OF TOOL POST FOR PER REVOLUTION OF SPINDLE

Longitudinal0.1~12mm/r0.1~12mm/r
Transversal0.05~6mm/r0.05~6mm/r
Porte-outil central0.025~3mm/r0.025~3mm/r
THREADING

Filetages au pas métrique1~120mm/ 451~120mm/ 45
Filetages Whit-worth30~¼TPI/ 4230~¼TPI/ 42


Filetages Whit-worth30~14TPI/4230~14TPI/42
Filetages module1/2~60D.P/481/2~60D.P/48
Filetages D.P.½~60M.P/46½~60M.P/46
RAPID TRAVEL

Longitudinal3740mm/min3740mm/min
Transversal1870mm/min1870mm/min

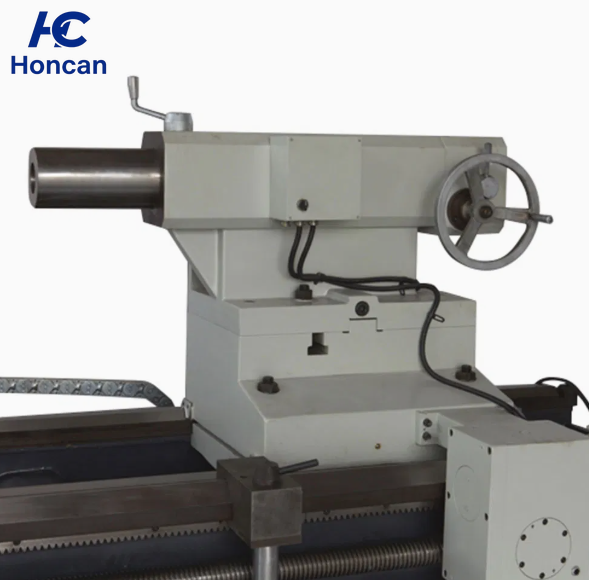

TAILSTOCK SLEEVE

Alésage coniqueMétrique 80Métrique 80
Diamètre extérieurΦ160mmΦ160mm
Course max.300mm300mm
OTHERS

Distance verticale entre l’axe de broche et la base d’installation51mm51mm

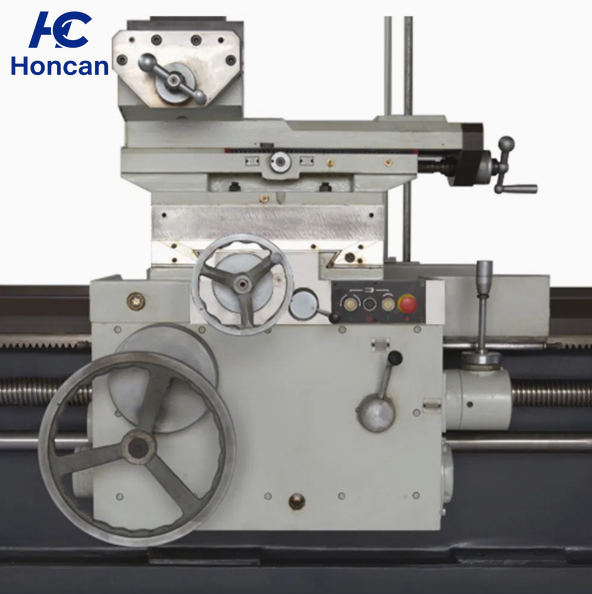

Course max. du porte-outil central400mm400mm
Angle de rotation du porte-outil±90°±90°
Course max. du chariot transversal840mm900mm
Dimensions de la section de l’outil50×50mm50×50mm
Puissance du moteur principal22kw22kw
Puissance du moteur d’avance rapide1.5kw1.5kw
Puissance de la pompe de liquide de refroidissement0.25kw0.25kw
Dimensions hors tout de la machine 3 meter (L×W×H)6100 x 2080 x 2130mm6100 x 2130 x 2300mm
Poids net14100kg15100kg
