Problèmes courants de dérive thermique des machines-outils CNC et solutions

Où la dérive thermique apparaît-elle en premier

La dérive thermique ne se manifeste que rarement par une panne spectaculaire de la machine. Elle apparaît plus souvent sous la forme d'une modification discrète des dimensions après une heure de fonctionnement, d'un alésage qui sort de la tolérance au cours d'un cycle long, ou d'une pièce dont les mesures diffèrent le matin de celles relevées après le déjeuner. Dans les machines-outils CNC, la source de chaleur n'est généralement pas mystérieuse. La broche génère de la chaleur à grande vitesse, les entraînements des axes chauffent sous l'effet d'accélérations répétées, les vis à billes se dilatent au cours des cycles et même l'environnement de l'atelier peut modifier suffisamment la structure de la machine pour affecter la précision.

Cela revêt une importance particulière lorsque la constance dimensionnelle est évaluée sur plusieurs lots plutôt que sur une seule première pièce. Une machine peut réussir un premier usinage d'essai tout en créant des problèmes en production continue si son comportement thermique est instable. C'est pourquoi les évaluateurs techniques ne se limitent pas aux chiffres de précision statique. Ils examinent également le comportement de la machine après la phase de montée en température, sous une charge de broche plus élevée et dans différentes conditions ambiantes.

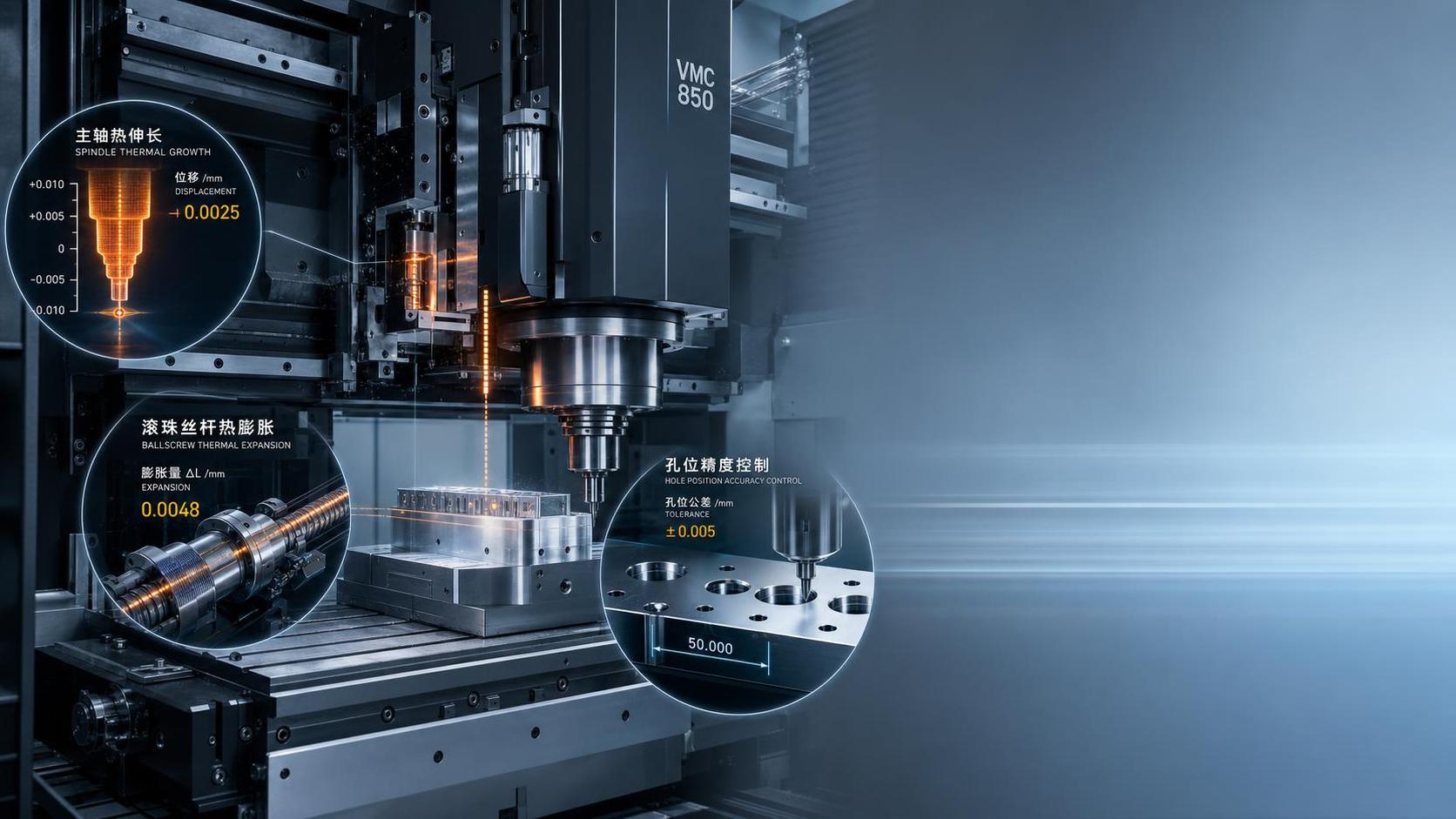

Dans les ateliers qui usinent des carters en aluminium, des blocs de vannes, des plaques de moule ou des composants en acier à tolérance moyenne, la dérive thermique apparaît généralement en premier à trois endroits : la croissance de la broche qui affecte les résultats sur l'axe Z, la dilatation des axes qui modifie la position des trous et la variation de la géométrie entre les cycles d'ébauche et de finition. Ces phénomènes sont courants sur de nombreuses machines-outils CNC, mais leur gravité dépend fortement du cycle de fonctionnement et des conditions d'installation.

Tous les ateliers ne rencontrent pas le même problème

Une machine installée dans un atelier d'outillage climatisé se comporte très différemment d'une machine placée dans un atelier de production à proximité de portes de chargement, de brouillard de liquide de refroidissement et de chariots élévateurs. Cette distinction est souvent négligée. Les acheteurs se concentrent parfois sur la vitesse de broche ou la course des axes et supposent que la stabilité thermique se réglera d'elle-même. Ce n'est pas le cas.

Dans un environnement de précision en petites séries, la principale préoccupation concerne souvent la répétabilité après des changements de réglage. Les opérateurs peuvent exécuter de courts programmes, s'arrêter fréquemment pour effectuer des contrôles, puis redémarrer. La machine n'atteint jamais un état thermique complètement stable ; les variations dimensionnelles peuvent donc provenir de cycles répétés de montée en température. À l'inverse, les lignes de production fortement sollicitées rencontrent généralement le problème opposé : une fois que la broche, les moteurs et les vis sont pleinement chargés pendant plusieurs heures, la structure se stabilise à une température plus élevée et les valeurs de compensation peuvent s'éloigner de la référence de démarrage à froid.

Les longs déplacements sur l'axe Z et l'utilisation prolongée de la broche méritent une attention particulière. Sur les centres d'usinage verticaux, la croissance du nez de broche peut affecter directement la profondeur des poches, la régularité de l'état de surface et le contrôle de la hauteur des gradins. C'est l'une des raisons pour lesquelles la construction de la machine est importante. Une plateforme rigide dotée d'un bâti monobloc moulé, d'une disposition stable des guidages et d'un système d'entraînement correctement dimensionné constitue généralement une meilleure base pour gérer les mouvements thermiques qu'une structure plus légère qui se déforme plus facilement sous la charge.

Les causes habituelles de la dérive

La broche est la source de chaleur la plus souvent évoquée, et ce à juste titre. À vitesse élevée, la chaleur des roulements et du moteur peut déplacer l'axe de la broche ou provoquer une croissance axiale. Pour les travaux nécessitant un contrôle précis de la profondeur, cette variation peut être plus importante que la puissance brute de la broche. Une broche entraînée par courroie fonctionnant à 10000 rpm, par exemple, peut parfaitement convenir aux travaux de précision générale, mais son comportement thermique dépend toujours de la précharge des roulements, de la lubrification, de la conception du carter et de la durée pendant laquelle la machine reste sous charge.

Les vis à billes constituent un autre facteur fréquent. Les déplacements rapides répétés et les inversions d'avance échauffent l'ensemble vis-écrou, en particulier sur les machines exécutant des parcours d'outils denses ou de fréquents déplacements de positionnement. À mesure que la vis se dilate, la position de l'axe se déplace. Les machines équipées de vis de plus grand diamètre, d'un réglage servo approprié et de structures de support stables gèrent généralement mieux ce phénomène, mais l'application reste déterminante. Un programme riche en contours comportant des milliers de petits déplacements génère un profil thermique différent de celui d'un surfaçage de grandes surfaces planes.

Il faut également tenir compte de l'environnement. L'ensoleillement direct d'une colonne de machine, un contrôle insuffisant de la température du liquide de refroidissement et une variation de cinq à huit degrés entre le jour et la nuit peuvent tous perturber une machine apparemment saine. Il ne s'agit pas de modes de défaillance exceptionnels, mais de conditions courantes sur de nombreux sites d'ateliers d'équipements mécaniques généraux.

Les solutions qui sont réellement efficaces dans l'atelier

La solution la plus efficace n'est pas toujours un système avancé de compensation. Il s'agit parfois simplement d'une discipline de processus. Les routines de préchauffage restent utiles, car elles amènent la broche et les axes à un état thermique prévisible avant le début des opérations de finition critiques. Les ateliers qui négligent cette étape finissent souvent par corriger les décalages tout au long de l'équipe.

Le choix de la machine joue également un rôle direct. Lorsque la stabilité thermique est importante, les évaluateurs doivent aller au-delà des affirmations des brochures et comparer la structure, la configuration des entraînements et la précision atteignable sous une charge réaliste. Une plateforme d'usinage vertical telle queCentre d'usinage vertical VMC1580 est pertinente dans cette discussion, non pas en raison de sa marque, mais parce que les choix de conception sous-jacents influencent le comportement thermique. Dans ses variantes VMC650, VMC855, VMC1160, VMC1270 et VMC1370, la plateforme utilise un bâti monobloc moulé, une vis à billes de haute précision et un système d'entraînement servo, avec une précision de positionnement publiée jusqu'à ±0.003mm et une répétabilité de ±0.004mm selon les spécifications fournies. Ces valeurs n'éliminent pas à elles seules la dérive thermique, mais elles indiquent que la machine est conçue pour un mouvement contrôlé plutôt que pour un simple positionnement approximatif.

Quelques mesures pratiques offrent généralement le meilleur retour :

• Effectuer un cycle de préchauffage constant avant la finition des caractéristiques critiques.
• Maintenir la température du liquide de refroidissement relativement stable, en particulier lors des longues séries de production.
• Séparer l'ébauche et la finition lorsque l'enlèvement important de matière entraîne une hausse de la chaleur de la broche et des axes.
• Suivre l'évolution des pièces dans le temps, et pas seulement les dimensions individuelles.
• Installer la machine à l'écart des courants d'air directs, des portes et des sources de chaleur rayonnante irrégulière.

Comment évaluer le risque avant qu'il ne se transforme en rebuts

Une erreur courante consiste à considérer la dérive thermique comme un problème lié uniquement à la machine. En réalité, il s'agit d'un problème de système qui implique la machine, l'outillage, la conception du cycle, le moment des contrôles et les conditions de l'atelier. Une machine peut maintenir correctement la tolérance sur des pièces prismatiques de sollicitation moyenne tout en rencontrant des difficultés lors de cycles longs sans surveillance avec une utilisation intensive de la broche. Cela ne signifie pas que la machine est inadéquate ; cela signifie que l'enveloppe d'application a changé.

C'est à ce stade que la lecture des spécifications doit devenir concrète. La course, le diamètre des vis, la largeur des guidages, le couple de broche, la charge de la table et la capacité du système d'avance influencent tous le comportement thermique d'une machine pendant un usinage réel. Si un atelier utilise régulièrement des montages lourds ou de grandes plaques, un modèle doté d'un support structurel plus robuste et d'une capacité de charge plus élevée fournit généralement des résultats plus stables dans le temps qu'une petite structure poussée jusqu'à ses limites. En ce sens, les machines-outils CNC appropriées ne sont pas choisies uniquement en fonction de la vitesse maximale, mais aussi de leur capacité à maintenir calmement la géométrie lorsque les conditions de travail ne sont plus idéales.

Pour les évaluateurs qui comparent différentes machines, la question utile est simple : que se passe-t-il après deux heures de production réelle, et non après dix minutes d'usinage de démonstration ? C'est généralement à ce moment que la dérive thermique cesse d'être une théorie et devient soit une variable maîtrisable, soit une habitude coûteuse.
