Comment comparer les configurations de fraiseuses verticales et horizontales
Comment comparer les configurations de fraiseuses verticales et horizontales
La véritable comparaison entre les configurations de fraiseuses verticales et horizontales ne consiste pas à déterminer laquelle est la meilleure. Elle porte sur la position de la broche, la manière dont la fraise entre en contact avec la pièce et l’impact de cette géométrie sur la rigidité, l’évacuation des copeaux, l’accès à l’outil, le bridage et le temps de cycle. Ces facteurs déterminent si une machine est réellement efficace dans l’atelier ou si elle devient un compromis coûteux.

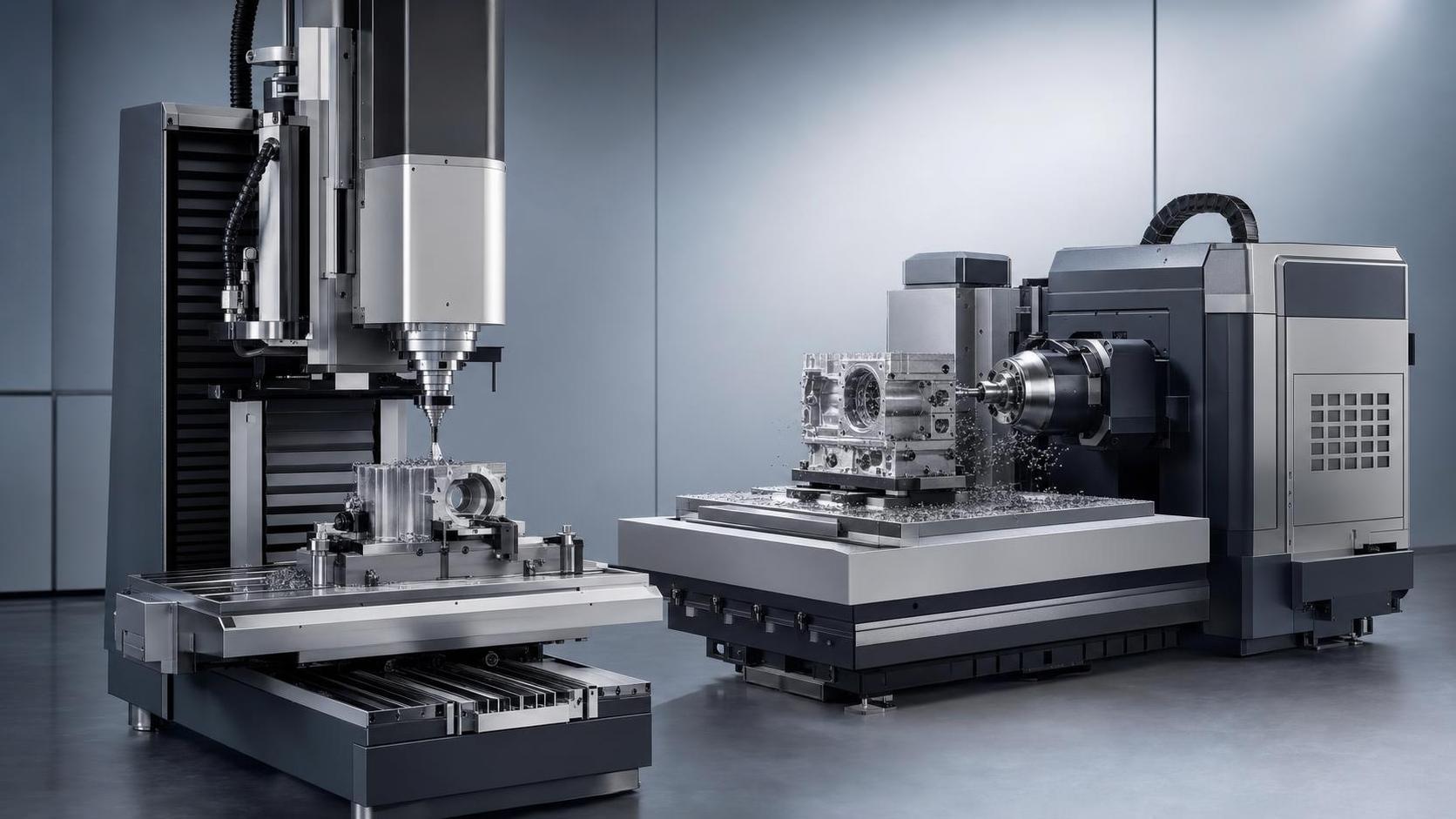

Une fraiseuse verticale place la broche au-dessus de la table, de sorte que l’outil usine la pièce vers le bas. Cela peut sembler simple, mais cette configuration modifie la manière dont travaillent les programmeurs, les régleurs et les ingénieurs méthodes. La visibilité est généralement meilleure, la mise en place tend à être plus intuitive et il est souvent plus facile de passer d’un travail à l’unité à des travaux de réparation, des prototypes ou des composants de complexité moyenne. Une configuration horizontale inverse cette relation : la broche est parallèle à la table et la fraise intervient latéralement. Cette configuration favorise généralement l’enlèvement de matière important, une meilleure évacuation des copeaux et l’usinage de plusieurs faces lorsque le processus est conçu pour la production en volume et la régularité.
C’est pourquoi les évaluateurs doivent éviter un raccourci courant : comparer uniquement la course, la puissance de broche ou le prix d’achat. Deux machines présentant des spécifications principales similaires peuvent se comporter très différemment une fois chargées de pièces réelles, notamment en présence de poches profondes, de fraisage latéral, de fraisage en pleine matière ou d’opérations d’indexage répétées.
Ce qui change en pratique
Les machines verticales sont souvent choisies pour leur flexibilité. Si la production comprend des plaques, des moules, des détails d’outillage, des bâtis ou des formes nécessitant des contrôles fréquents par l’opérateur, la configuration verticale est généralement pertinente. Les changements d’outils, les décalages d’origine, la recherche d’arêtes et les contrôles en cours de processus sont en général plus faciles à gérer. Pour l’évaluation technique, cela est important lorsque l’usine ne fabrique pas une seule famille de produits stable, mais un ensemble de petites séries soumis à des modifications d’ingénierie.
Les machines horizontales commencent à révéler leur valeur lorsque le temps d’usinage est principalement consacré à l’enlèvement de métal plutôt qu’à des interventions fréquentes de mise en place. Comme les copeaux ont tendance à s’éloigner de la zone de coupe au lieu de s’accumuler dans la poche, la machine peut maintenir une coupe plus stable lors des opérations d’ébauche. Dans de nombreux environnements de production, cela favorise une durée de vie plus longue des outils et réduit les interruptions, même si le résultat dépend toujours du choix de la fraise, de l’apport de liquide de refroidissement, du type de matériau et de la qualité du maintien de la pièce.
Si la pièce doit être usinée sur plusieurs faces, une plateforme horizontale s’associe également plus facilement à des montages en équerre, des palettes ou des dispositifs d’indexage. Cela peut réduire le nombre de fois où une pièce doit être desserrée et repositionnée par rapport à une référence. Moins d’interventions manuelles signifient généralement moins d’accumulation d’erreurs et une meilleure répétabilité entre les équipes.
Une approche utile pour décider
Ce tableau ne doit pas être considéré comme un règlement. Il s’agit d’un filtre. Une fois que vous savez où se situent réellement les contraintes de votre production, il devient plus facile de justifier le choix du type de machine.
Les erreurs d’interprétation fréquentes chez les évaluateurs
Une erreur fréquente consiste à supposer qu’une machine horizontale est automatiquement la solution pour tous les travaux à haut rendement. Si la famille de pièces change souvent, si le bridage n’est pas encore suffisamment maîtrisé ou si les ressources de programmation sont limitées, la capacité supplémentaire peut ne pas se traduire par un véritable gain de productivité. La productivité de la machine dépend entièrement du processus qui l’entoure.
L’erreur inverse se produit également. Certaines équipes restent sur des plateformes verticales parce que les opérateurs les connaissent bien, même lorsque les repositionnements répétés consomment de la main-d’œuvre, allongent les délais et créent des variations évitables. À ce stade, le problème ne relève plus de la préférence de l’opérateur. Il concerne l’architecture du processus.
La meilleure question est la suivante : à quel endroit le processus actuel perd-il du temps ou de la précision ? Si la réponse est pendant la mise en place, la validation du programme et les changements entre petites séries, la solution verticale peut rester la bonne orientation. Si la réponse est pendant l’ébauche, la manutention des pièces et les opérations répétées sur plusieurs faces, la solution horizontale mérite une attention plus approfondie.
Ne vous limitez pas à la broche
Lors de l’évaluation d’un équipement, l’orientation de la broche ne constitue qu’un seul élément. La charge admissible de la table, l’accélération des axes, les capacités de la commande, la taille du magasin d’outils, la stratégie de refroidissement, les options de palpage, la gestion des palettes et la répétabilité du bridage ont souvent davantage d’impact sur la capacité réellement fournie que la seule désignation verticale ou horizontale. Les ateliers qui usinent des alliages difficiles ou des composants destinés à fonctionner longtemps s’en rendent généralement compte rapidement.
C’est également à ce niveau que l’expérience du fournisseur joue un rôle. Les entreprises qui fabriquent des machines-outils de précision et des solutions de coupe industrielles constatent souvent le même schéma : les acheteurs comparent d’abord les machines comme des équipements isolés, puis comprennent que la véritable décision réside dans l’adéquation au processus. Shandong Honcan Machinery Equipment Co., Ltd., par exemple, intervient dans les domaines des machines-outils CNC, des systèmes de fabrication intelligents et des applications de coupe, ce qui correspond précisément à la vision transversale des processus nécessaire lorsqu’une plateforme de fraisage est évaluée comme un élément d’une cellule de production plus vaste plutôt que comme un achat autonome.
Même les équipements auxiliaires peuvent influencer cette décision. Dans les applications industrielles où le perçage, la préparation sur site ou les travaux sur structures en acier se situent en amont ou en aval du fraisage, un outil compact tel que la perceuse magnétique VD48E peut être plus pertinent pour l’efficacité du flux de travail qu’un gain marginal supplémentaire dans les spécifications de la machine. Son diamètre de perçage maximal de 48 mm, son moteur de 1450 W et l’adhérence magnétique de sa base de 13000 N correspondent à une autre catégorie d’opérations, mais ils illustrent un principe d’évaluation plus large : choisir les équipements en fonction de la logique de l’opération, et non du prestige de la catégorie.
Comment garantir la pertinence de la décision
Une comparaison fiable s’appuie sur des pièces réelles ou, au minimum, sur des familles de processus représentatives. Analysez le nombre de faces usinées, le comportement des copeaux, la fréquence de repositionnement de la pièce, la chaîne de tolérances la plus sensible et déterminez si le véritable goulot d’étranglement se situe au niveau du temps de broche ou de la manutention. Si possible, estimez la production en tenant compte de la stratégie de bridage et de la logique de la trajectoire d’outil, et pas seulement des valeurs indiquées dans la brochure de la machine.
Pour les évaluateurs techniques, la conclusion la plus fiable n’est généralement pas de dire que le vertical est destiné à la précision et l’horizontal à la productivité. Les deux peuvent offrir de la précision et les deux peuvent entraîner des dépenses inutiles s’ils sont mal adaptés. La conclusion la plus pertinente est plus nuancée : choisissez le vertical lorsque l’accessibilité, l’agilité et la réactivité face à des travaux variés créent le plus de valeur ; choisissez l’horizontal lorsque la maîtrise des copeaux, l’efficacité sur plusieurs faces et la répétabilité du processus sont prioritaires. Cette distinction est moins spectaculaire que les arguments marketing, mais elle correspond davantage à la manière dont sont réellement prises les bonnes décisions de fabrication.
