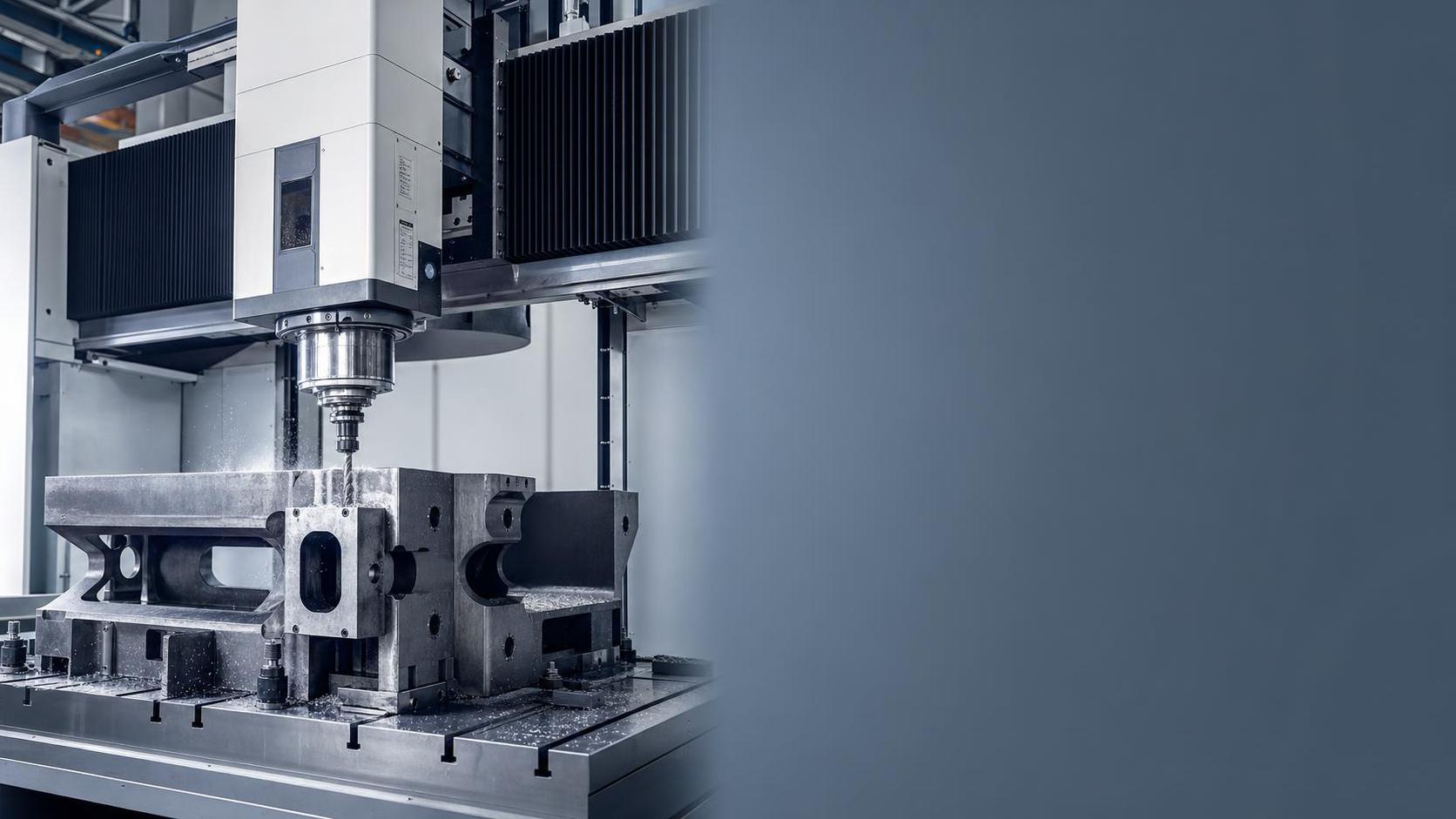

Quelle puissance de broche est la plus importante dans un centre d’usinage à portique

Lorsqu'une équipe technique compare un centre d'usinage à portique, la puissance de broche attire généralement l'attention en premier, car elle semble être un raccourci pour évaluer les capacités de la machine. En pratique, cette valeur n'a d'importance que lorsqu'elle est considérée avec la plage de vitesse de broche, la courbe de couple, le type de matériau, le diamètre de l'outil et le cycle de fonctionnement. Une machine affichant davantage de kilowatts n'est pas automatiquement le meilleur choix. Pour certaines applications, elle constitue simplement une manière plus coûteuse de travailler avec une charge trop faible.

La question utile n'est pas « Quelle est la puissance de broche idéale ? », mais plutôt « Quelle puissance de broche correspond au travail que ce centre d'usinage à portique effectuera réellement ? » C'est cette vérification qui permet d'éviter le surdimensionnement, les vibrations de broutage, une mauvaise qualité de surface, l'instabilité thermique et un temps de cycle décevant.

Commencer par la coupe, pas par la plaque signalétique du moteur

Avant d'examiner la puissance de broche, il faut déterminer trois éléments à partir du plan de processus réel :

• Matériau principal : aluminium, acier au carbone, acier allié, acier inoxydable, fonte ou production mixte
• Opération dominante : ébauche, semi-finition, finition, perçage, surfaçage ou interpolation lourde
• Résultat recherché : temps de cycle minimal, contrôle dimensionnel stable, durée de vie accrue de l'outil ou fiabilité sans surveillance

Cet aspect est important, car la demande de puissance de broche évolue rapidement avec la charge de copeaux et le diamètre de l'outil. Un centre d'usinage à portique qui usine de grandes pièces en acier en mode ébauche nécessite un comportement de broche très différent de celui d'une machine qui réalise la finition de structures en aluminium à grande vitesse. Les équipes comparent souvent uniquement la puissance maximale et négligent la plage dans laquelle cette puissance est disponible. C'est ainsi que commencent les mauvaises décisions.

Vérifier le couple à la vitesse de fonctionnement

Pour l'usinage d'ébauche, le couple disponible à la vitesse réelle de fonctionnement est généralement plus important que la puissance de pointe située en haut de la plage de vitesse. Une broche peut annoncer une puissance élevée, mais si votre processus utilise de grands outils à un régime plus faible, vous devez savoir quelle quantité de couple reste disponible dans cette plage.

Une règle simple de présélection peut être appliquée :

1. Répertorier les diamètres d'outils les plus fréquemment utilisés.
2. Indiquer la plage de tr/min dans laquelle ces outils fonctionnent pour chaque matériau.
3. Demander le couple disponible dans cette plage, et pas seulement la valeur maximale de puissance de broche.

Si le processus repose sur de grandes fraises à surfacer, des forets indexables ou des passes d'ébauche agressives dans l'acier, un couple faible à bas régime se manifestera rapidement par des réductions de l'avance, un bruit de coupe instable et une durée de vie réduite de l'outil. En revanche, si les travaux consistent principalement en des coupes légères dans l'aluminium, un couple excessif à bas régime peut apporter peu de valeur par rapport à la vitesse de broche, à l'accélération et à la dynamique de la machine.

Distinguer la puissance continue de la puissance de pointe à court terme

Il s'agit de l'une des erreurs d'évaluation les plus fréquentes. Les fournisseurs peuvent présenter la puissance nominale et la puissance de pointe dans une même discussion, mais ces deux valeurs ne signifient pas la même chose. La puissance de pointe est utile lors de brèves pointes de charge. La puissance continue est celle qui permet de maintenir une coupe prolongée sans surchauffe ni déclassement.

Pour l'évaluation technique, considérer les longues passes d'ébauche, le perçage par lots et la production à forte sollicitation comme des conditions de charge continue. Si le processus prévu maintient la broche sous charge pendant de longues périodes, la puissance continue doit avoir davantage de poids que le chiffre mis en avant dans une brochure.

Adapter la puissance de broche à la stratégie d'enlèvement de matière

Un centre d'usinage à portique utilisé pour la fabrication de moules, l'usinage de plaques, les pièces structurelles et les structures mécano-soudées ne sollicitera pas la broche de la même manière. Les éléments les plus importants dépendent de la façon dont la matière est enlevée.

• Ébauche lourde dans l'acier ou la fonte : privilégier la puissance continue, le couple à basse et moyenne vitesse, la rigidité de la broche et la stabilité thermique.
• Travaux de finition sur de grandes surfaces : une rotation stable, de faibles vibrations et un contrôle constant de la vitesse sont souvent plus importants que la puissance brute.
• Aluminium à grande vitesse de broche : la puissance reste importante, mais l'accélération, le régime maximal et l'évacuation des copeaux peuvent également influencer fortement le rendement.
• Perçage ou alésage de grands trous : ne pas se baser uniquement sur la puissance ; la transmission du couple et la stabilité de l'avance sont généralement les facteurs déterminants.

Un contrôle utile peut également être effectué à partir d'équipements de perçage plus petits. Pour le perçage de tubes en acier, par exemple, des machines telles que VD1120/ VD2120E sont conçues autour d'un moteur de 1800W, d'une vitesse à vide de 80-400 r/min et d'une transmission à trois rapports, afin de privilégier le couple disponible et la stabilité de la concentricité pour des trous allant jusqu'à 120mm dans des tubes de 165-219mm de diamètre. La leçon s'applique également ici : lorsque la coupe dépend du couple, la conception de la transmission et le comportement sous charge à bas régime fournissent davantage d'informations qu'une simple valeur de puissance.

Ne pas négliger la structure de la machine située derrière la broche

Une puissance de broche supplémentaire n'est utile que si le bâti du portique, le coulisseau, la tête de broche, les guidages et le système de porte-outil peuvent absorber les forces de coupe. Dans le cas contraire, la machine ne peut pas convertir la capacité du moteur en enlèvement de matière productif. Vous payez alors pour une puissance que le processus ne peut pas utiliser en toute sécurité.

Lors de l'évaluation, relier la puissance de broche aux vérifications structurelles suivantes :

• La section du coulisseau est-elle suffisante pour le porte-à-faux de l'outil prévu ?
• Le dispositif de bridage de la pièce pourra-t-il supporter la force de coupe prévue sans déplacement de la pièce ?
• Les guidages et le système d'entraînement sont-ils dimensionnés pour une interpolation lourde sous charge ?
• Le cône de broche correspond-il aux dimensions des outils envisagés ?

Si les réponses à ces questions sont insuffisantes, une puissance nominale de broche plus élevée ne résoudra pas le véritable problème de production.

Examiner le cycle de fonctionnement et le rythme des équipes

Un atelier de prototypage et une ligne de production fonctionnant en plusieurs équipes peuvent nécessiter un dimensionnement de broche très différent, même lorsqu'ils usinent le même matériau. Si le centre d'usinage à portique doit effectuer chaque jour de longs cycles d'ébauche, l'accumulation de chaleur, la charge des roulements et la stabilité de la puissance deviennent des critères pratiques de sélection, et non plus seulement théoriques.

Demander à l'équipe chargée de l'évaluation de classer honnêtement la charge de travail :

• Travaux mixtes en petites séries
• Production répétitive par lots
• Fonctionnement continu avec un taux d'utilisation élevé

Plus le taux d'utilisation est élevé, moins une spécification de pointe surdimensionnée est utile, à moins qu'elle ne soit accompagnée de performances continues stables.

Erreurs d'achat courantes

Trois erreurs apparaissent régulièrement lors de la comparaison des machines.

• Choisir la puissance de broche la plus élevée disponible sans vérifier la plage de tr/min réellement utilisée en production.
• Utiliser des coupes d'essai dans l'aluminium pour évaluer une machine qui passera la majeure partie de sa durée de vie à ébaucher de l'acier.
• Considérer la puissance de broche comme un indicateur autonome au lieu de la relier à l'outillage, à l'interface du porte-outil, à la rigidité et au cycle de fonctionnement.

Une approche plus concrète consiste à comparer les machines à partir de vos deux ou trois principaux scénarios d'usinage réels. Si une machine présente une puissance nominale plus faible, mais un couple supérieur dans la plage où vos outils fonctionnent réellement, elle peut mieux convenir à votre production.

Un ordre pratique pour l'évaluation

Pour une équipe chargée de l'évaluation technique, la séquence la plus claire est la suivante : définir les matériaux et les outils utilisés, cartographier la plage de tr/min de fonctionnement, comparer le couple et la puissance continue dans cette plage, puis vérifier si la structure de la machine peut supporter ces charges de manière répétée. C'est ainsi que la puissance de broche devient un paramètre de sélection utile plutôt qu'un chiffre d'accroche trompeur.

En d'autres termes, la puissance de broche la plus importante dans un centre d'usinage à portique est celle que vous pouvez utiliser en continu, aux vitesses auxquelles votre processus fonctionne réellement, avec suffisamment de rigidité pour maintenir la précision et suffisamment de couple pour garder la coupe stable. Tout le reste est secondaire.
