CMC650U
10001
Découvrez la fraiseuse CNC 5 axes CMC650U avec une course sur l'axe X de 650mm, une broche de 12000rpm et une capacité de 24 outils. Idéale pour l'usinage de précision avec une précision de ±5 arc-second.
WhatsApp ：+86 13245454513
E-mail ：

- PARAMÈTRES DU PRODUIT -

SpécificationsUnitéCMC650uRemarque
Plage de déplacement
Course de l'axe X
mm650
Course de l'axe Y
mm520
Course de l'axe Z
mm475
Nez de broche à la surface de la table
mm150-625

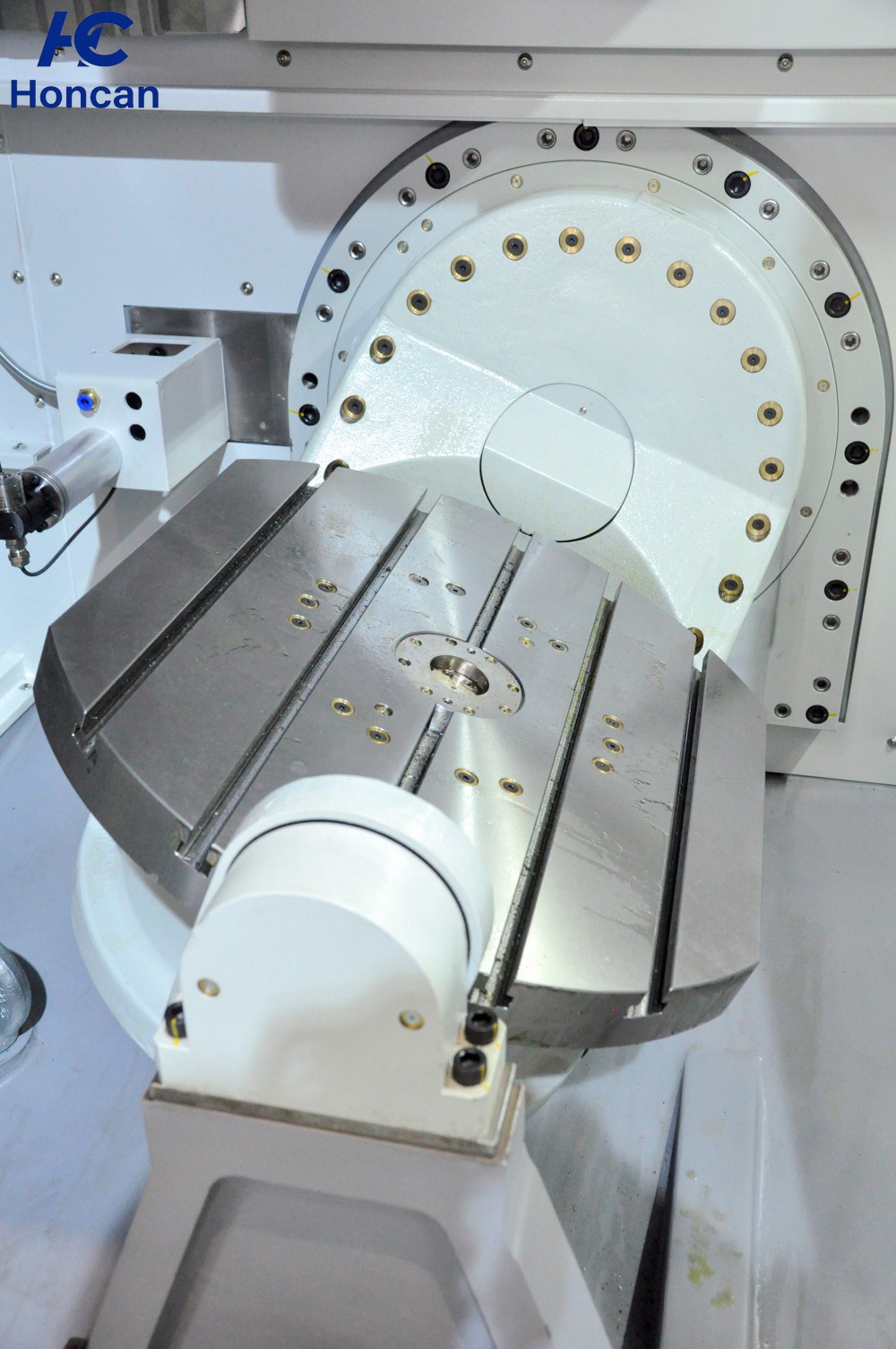

Table
Dimensions de la table
mm0650X540
Rainure en T(largeur×distance×quantité)

5-14-100
Charge maximale de la table
kg300
Angle d'inclinaison de la table
°±120

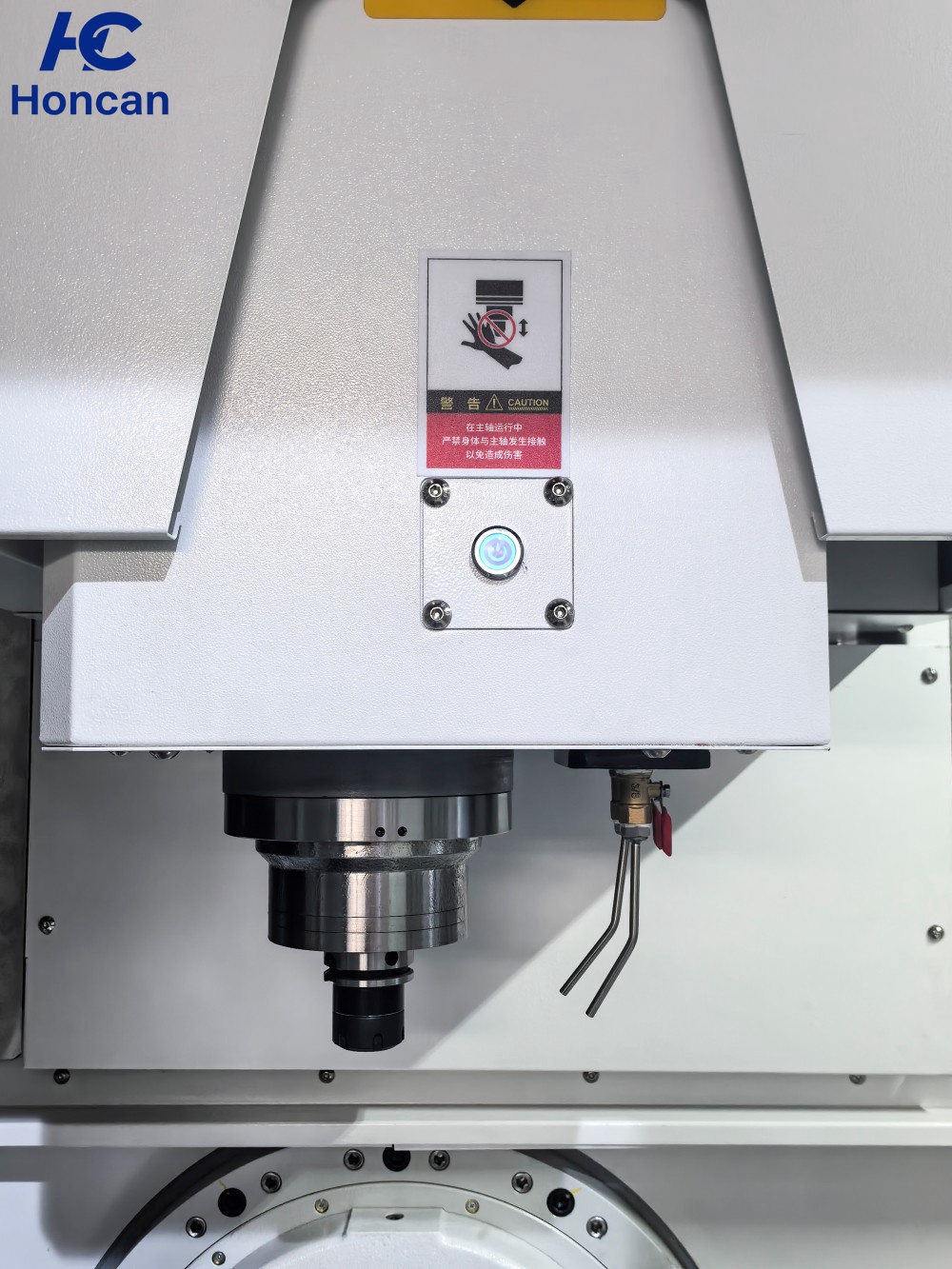

BrocheCELLS
Vitesse de la broche
tr/min40-12000
Puissance du moteur de broche
Kw7.5
Cône de broche

BBT 40
Couple d'entrée de la broche(Max)
Nm90

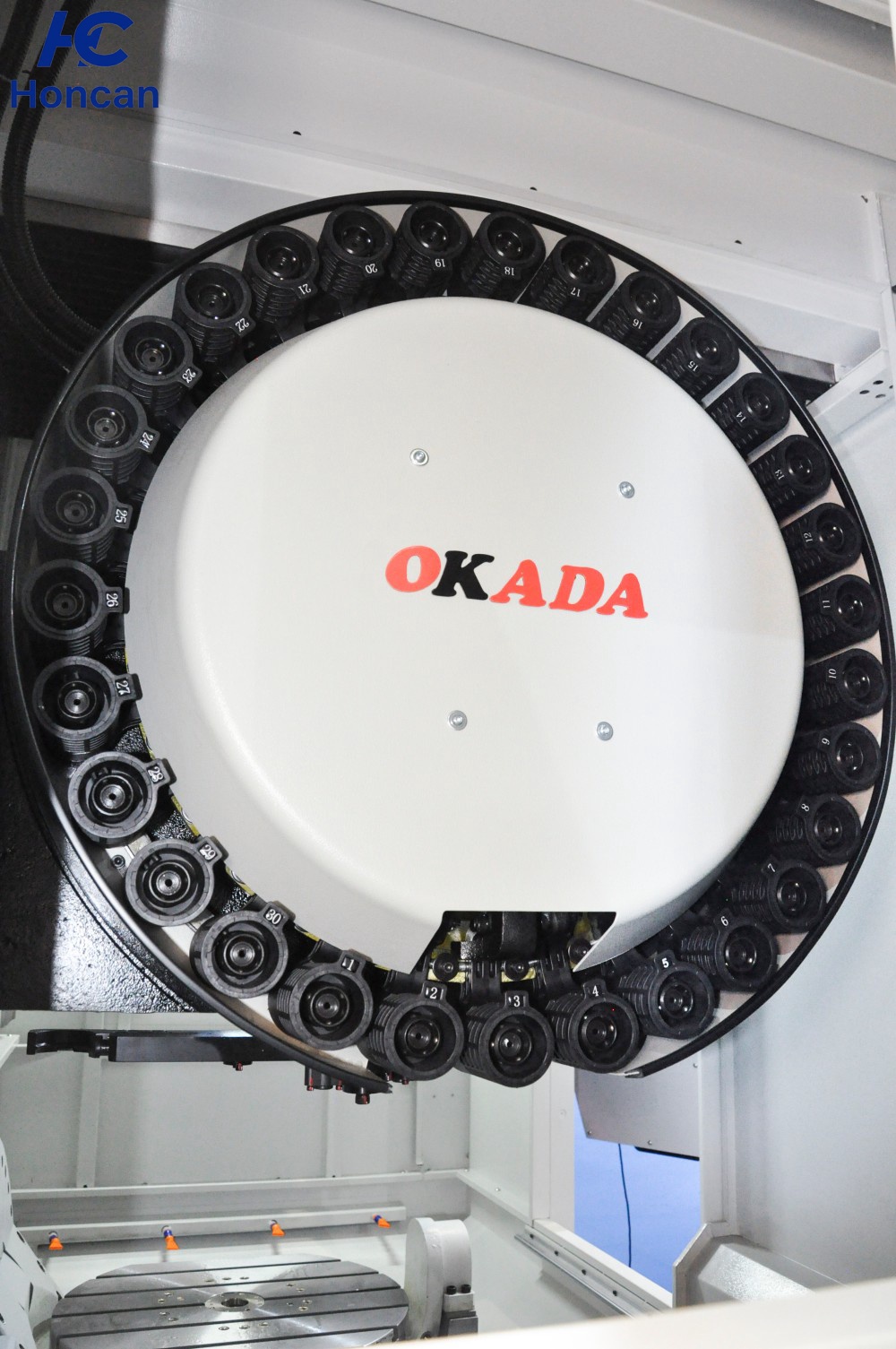

Magasin d'outils
ATCCapacité du magasin d'outils
24TEYON

Diamètre maximal de l'outil(Plein/Vide)mm80/150

Longueur max de l'outilmm300

Poids max de l'outilkg8

Échanges1.75/5


Système d'alimentation
Avance rapideAxes X,Y,Zm/min42

Axes B/Cr/min60/100
Vitesse d'avance de coupemm/min1-10000
Précision
Précision de positionnementAxes X,Y,Zmm0.008

Axe BSeconde d'arc±5

Axe CSeconde d'arc±5
Précision de repositionnementAxes X,Y,Zmm0.005

Axe BSeconde d'arc4

Axe CSeconde d'arc4

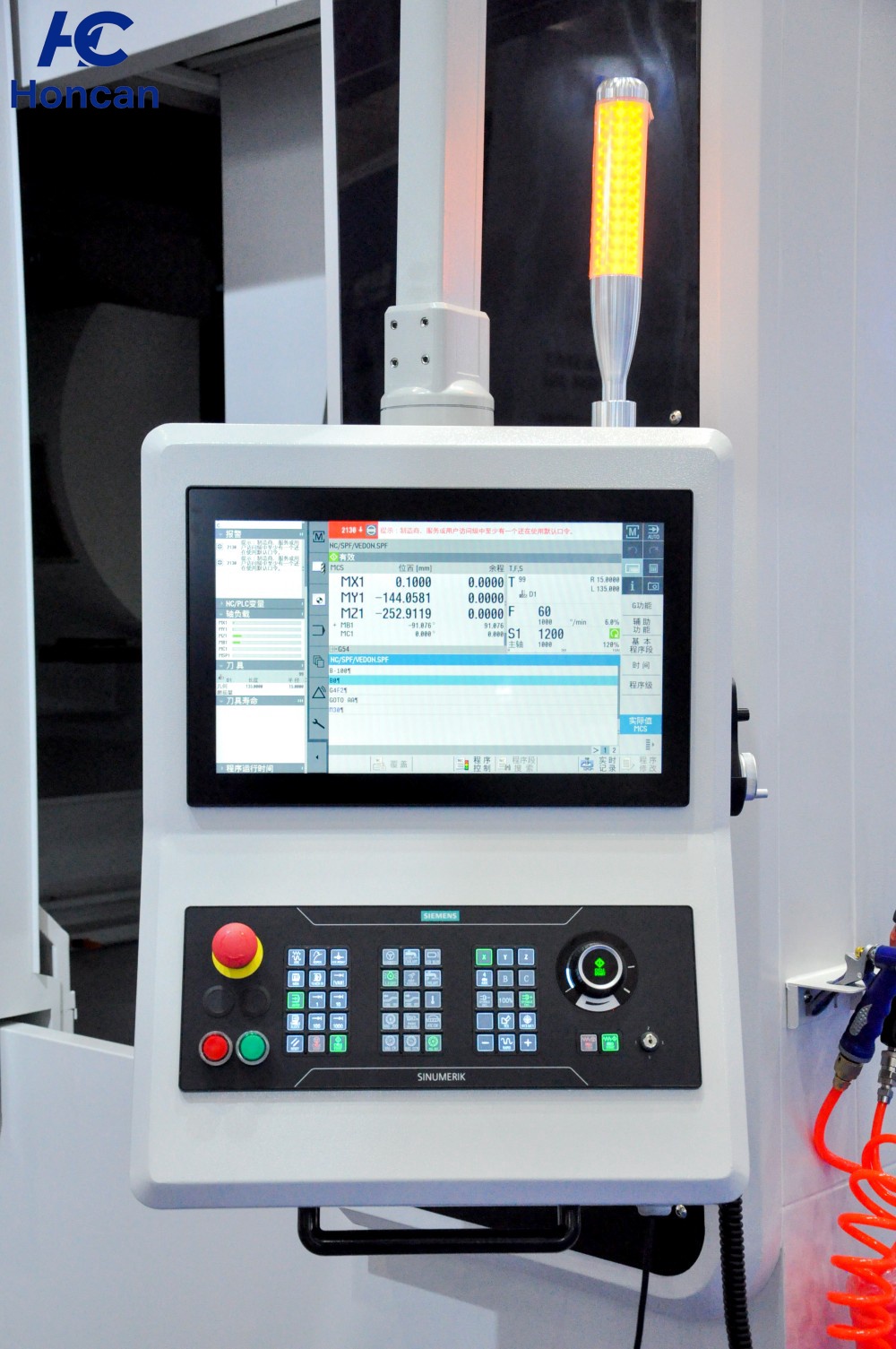

Contrôleur
Modèle
SIEMENS ONE
Axe contrôléAxes5
Liaison des axesAxes3 axes linéaires,2 axes rotatifs
Fonctions auxiliaires
Alimentation électrique requise

3 -380V±10%,50Hz
Alimentation en air requiseMpa0.5-0.7Mpa
Dimensions de la machine
Longueurmm3970
Largeurmm3250
Hauteurmm2870
Poidskg9500
