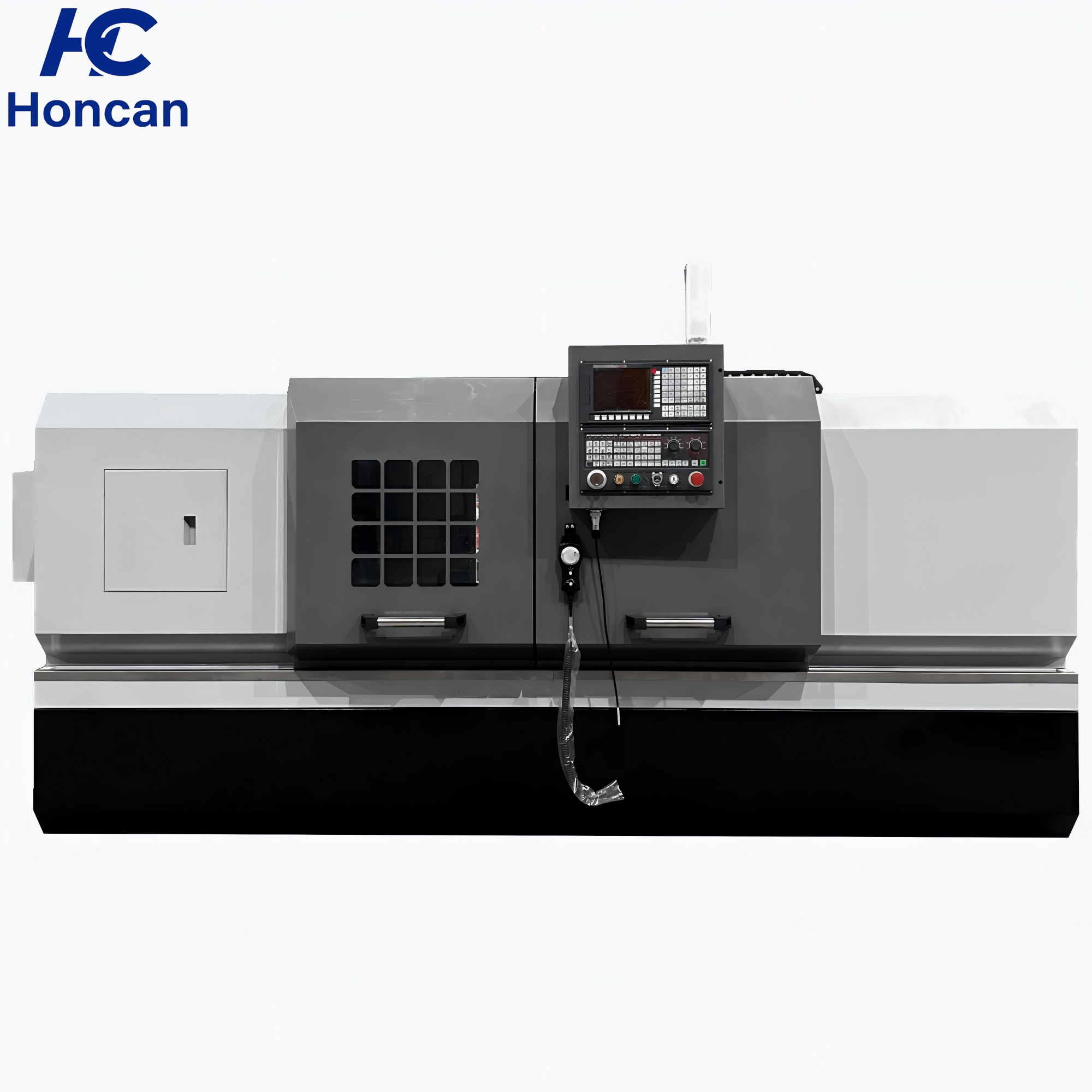

Avec le contrôle numérique au cœur, il surmonte les limites opérationnelles des tours traditionnels, transformant des processus complexes en instructions précises et fournissant des solutions d'usinage efficaces, stables, et cohérentes. La broche utilise des roulements de haute précision pour une forte résistance aux vibrations, maintenant une précision stable même pendant un fonctionnement prolongé à grande vitesse. Le banc est construit en une seule pièce de fonte, traitée par vieillissement pour éliminer les contraintes internes, ce qui entraîne une déformation minimale et garantit une stabilité d'usinage à long terme.
| Catégorie | Modèle | Unité | CK6150 | CK6180 | CK61100 |
| Capacité de traitement | Diamètre de rotation maximal du banc | mm | Φ500 | Φ800 | Φ1000 |
| Diamètre de rotation maximal du chariot | mm | Ф290 | Φ450 | Φ630 |
| Diamètre de coupe maximal | mm | Φ500 | Φ800 | Φ1000 |
| Longueur de traitement maximale | mm | 1500 | 2850 | 1350 |
| Course | Course maximale de l'axe X/Z | mm | 300/1500 | 450/3000 | 480 / 1500 |
| Unité de déplacement minimale de l'axe X/Z | mm | 0.001 | 0.001 | 0.001 |
| Broche | Diamètre de l'alésage de broche | mm | Ф82 | Φ105 | Φ105 |
| Nombre de plages de broche |
| Infini/trois vitesses (conversion de fréquence dans les vitesses) | Variation continue / 4 plages | Variation continue / 4 plages |
| Vitesse maximale de la broche | tr/min | 150-2000/60-1600 | 30-84/53-150/120-350/300-835 | 30-84 / 53-150 / 120-350 / 300-835 |
| Extrémité de broche |
| A2-8/C8 | A2-8/C8/c11 | A2-8 / C8 / c11 |
| Puissance du moteur principal (conversion de fréquence) | kW | 7.5 | 11 | 11 |
| Variateur | kW | 7.5 | 11 | 11 |
| Axe X/Z | N.m | 5/7.5 | 10/15 | 10 / 15 |
| Vitesse de déplacement rapide de l'axe X/Z | m/min | ’6/8 | 4/6 | 4 / 6 |
| Porte-outil d'alimentation | Type de porte-outil |
| Porte-outil électrique à 4 postes | Tourelle porte-outils électrique à 4 postes | Tourelle porte-outils électrique à 4 postes |
| Taille de la barre d'outil | mm | 25*25 | 32*32 | 40*40 |
| Précision de repositionnement du porte-outil | mm | ≤0.004 | ≤0.004 | ≤0.004 |
| Diamètre du fourreau de contre-pointe | mm | Φ65 | Φ100 | Φ75 |
| Course du fourreau de contre-pointe | mm | 130 | 250 | 200 |
| Trou conique central de la contre-pointe |
| Cône Morse 5# | Cône Morse 6# | Cône Morse 6# |
| Poids net de la machine-outil | kg | 1800 | 5300 | 5000 |
| Dimensions hors tout de la machine-outil (longueur *width × hauteur) | mm | 2900*1300*1680 | 5200*1800*2000 | 3700*1800*2000 |
| Autre | Exigence d'alimentation (puissance/courant) | kW/A | 15kW/20A | 20kW/30A | 20kW / 30A |
