CK6180

CK6180
10001
Avec la commande numérique en son cœur, il dépasse les limites opérationnelles des tours traditionnels, transformant les processus complexes en instructions précises et fournissant des solutions d'usinage efficaces, stables et cohérentes. La broche utilise des roulements de haute précision pour une forte résistance aux vibrations, maintenant une précision stable même pendant un fonctionnement prolongé à grande vitesse. Le banc est fabriqué à partir d'une seule pièce de fonte, traitée par vieillissement pour éliminer les contraintes internes, ce qui entraîne une déformation minimale et garantit une stabilité d'usinage à long terme.

- PARAMÈTRES DU PRODUIT -

Avec le contrôle numérique en son cœur, il surmonte les limites opérationnelles des tours traditionnels, transformant des processus complexes en instructions précises et fournissant des solutions d'usinage efficaces, stables, et cohérentes. La broche utilise des roulements de haute précision pour une forte résistance aux vibrations, maintenant une précision stable même pendant un fonctionnement prolongé à grande vitesse. Le banc est construit d'une seule pièce en fonte, traitée par vieillissement pour éliminer les contraintes internes, ce qui entraîne une déformation minimale et garantit une stabilité d'usinage à long terme.


CatégorieModèleUnitéCK6150CK6180CK61100
Capacité de traitementDiamètre de rotation maximal du bancmmΦ500Φ800Φ1000
Diamètre de rotation maximal du chariotmmФ290Φ450Φ630
Diamètre de coupe maximalmmΦ500Φ800Φ1000
Longueur de traitement maximalemm150028501350
CourseCourse maximale de l'axe X/Zmm300/1500450/3000480 / 1500
Unité de déplacement minimale de l'axe X/Zmm0.0010.0010.001
BrocheDiamètre de l'alésage de brochemmФ82Φ105Φ105
Nombre de vitesses de broche
Infini/trois vitesses (conversion de fréquence dans les vitesses)Variation continue / 4 plagesVariation continue / 4 plages
Vitesse maximale de brochetr/min150-2000/60-160030-84/53-150/120-350/300-83530-84 / 53-150 / 120-350 / 300-835
Extrémité de broche
A2-8/C8A2-8/C8/c11A2-8 / C8 / c11
Puissance du moteur principal (conversion de fréquence)kW7.51111
VariateurkW7.51111
Axe X/ZN.m5/7.510/1510 / 15
Vitesse de déplacement rapide de l'axe X/Zm/min’6/84/64 / 6

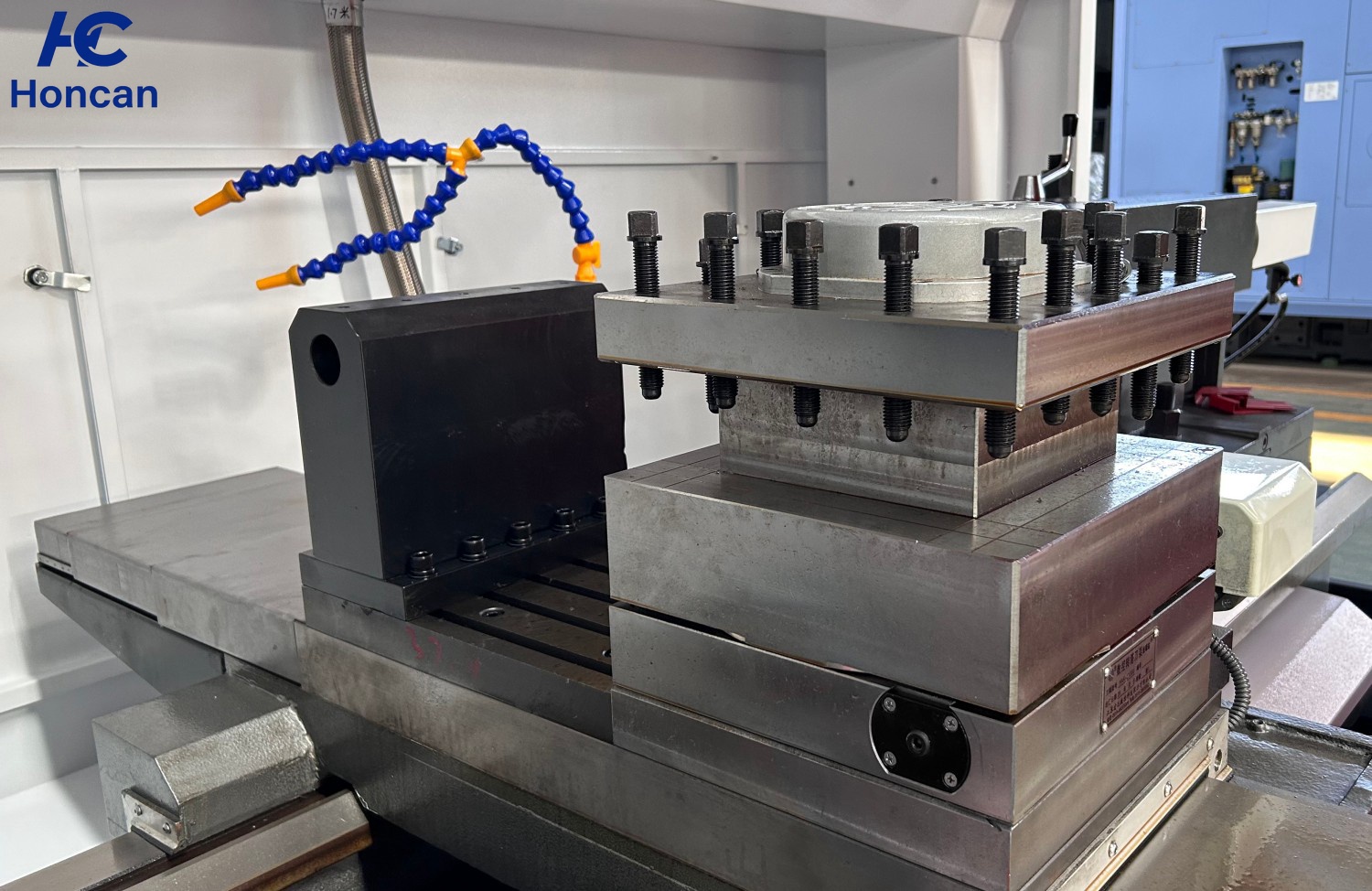

Porte-outil d'alimentationType de porte-outil
Porte-outil électrique à 4 postesTourelle porte-outils électrique à 4 postesTourelle porte-outils électrique à 4 postes
Taille de la barre d'outilmm25*2532*3240*40
Précision de repositionnement du porte-outilmm≤0.004≤0.004≤0.004

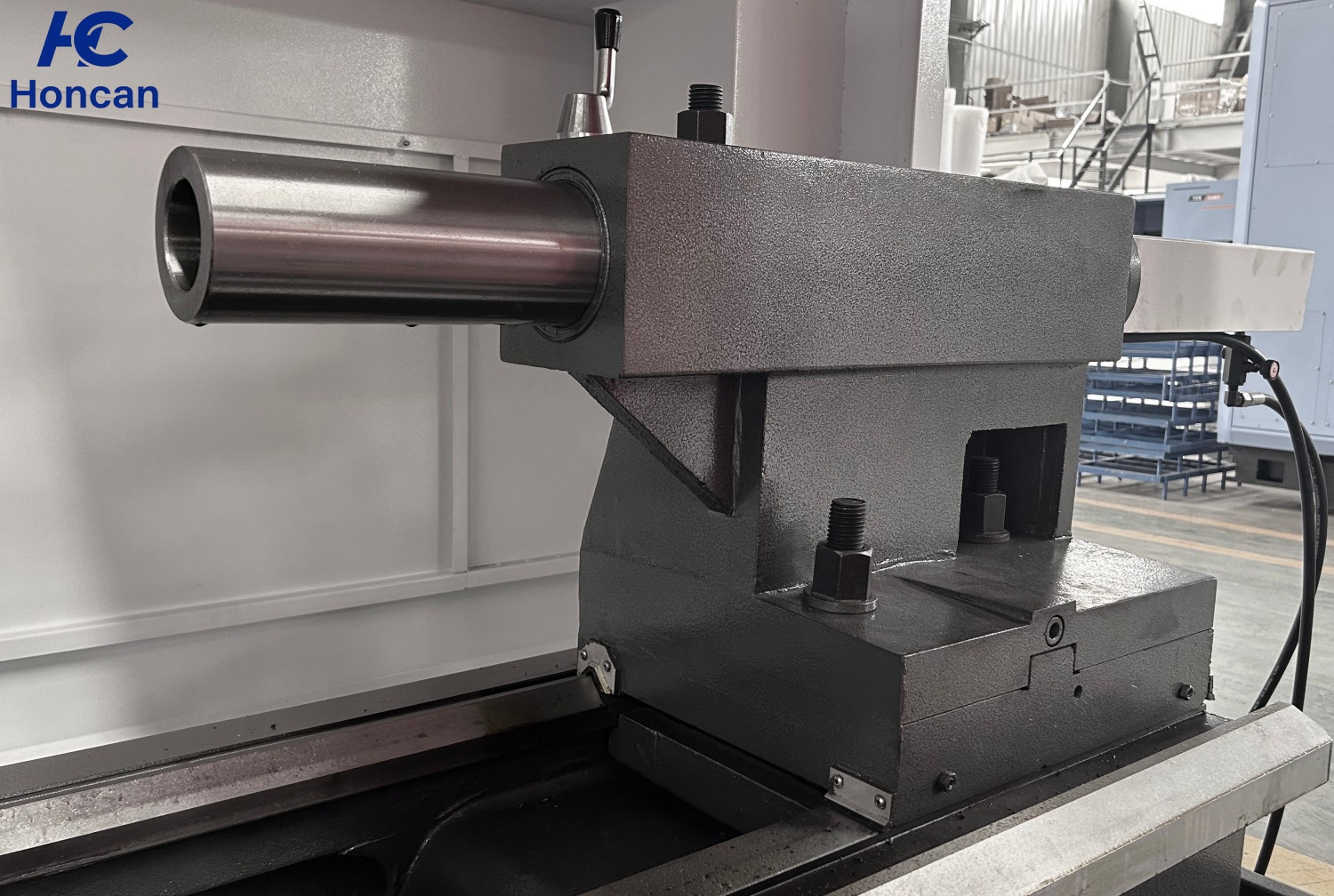

Diamètre du fourreau de contre-pointemmΦ65Φ100Φ75
Course du fourreau de contre-pointemm130250200

Trou conique central de la contre-pointe
Cône Morse 5#Cône Morse 6#Cône Morse 6#
Poids net de la machine-outilkg180053005000
Dimensions hors tout de la machine-outil (longueur *width × hauteur)mm2900*1300*16805200*1800*20003700*1800*2000
AutreExigence d'alimentation (puissance/courant)kW/A15kW/20A20kW/30A20kW / 30A
