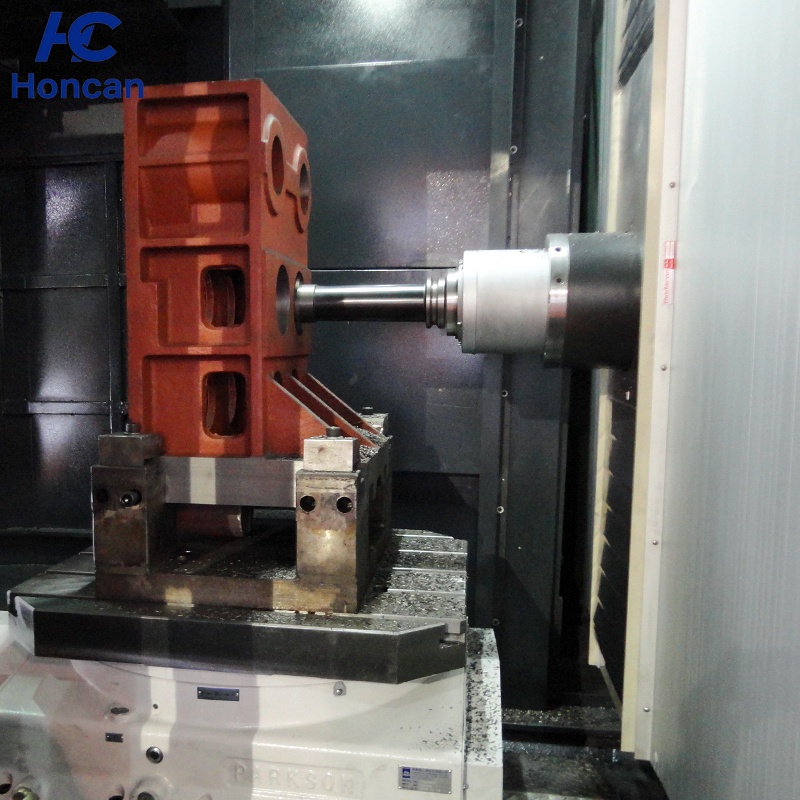

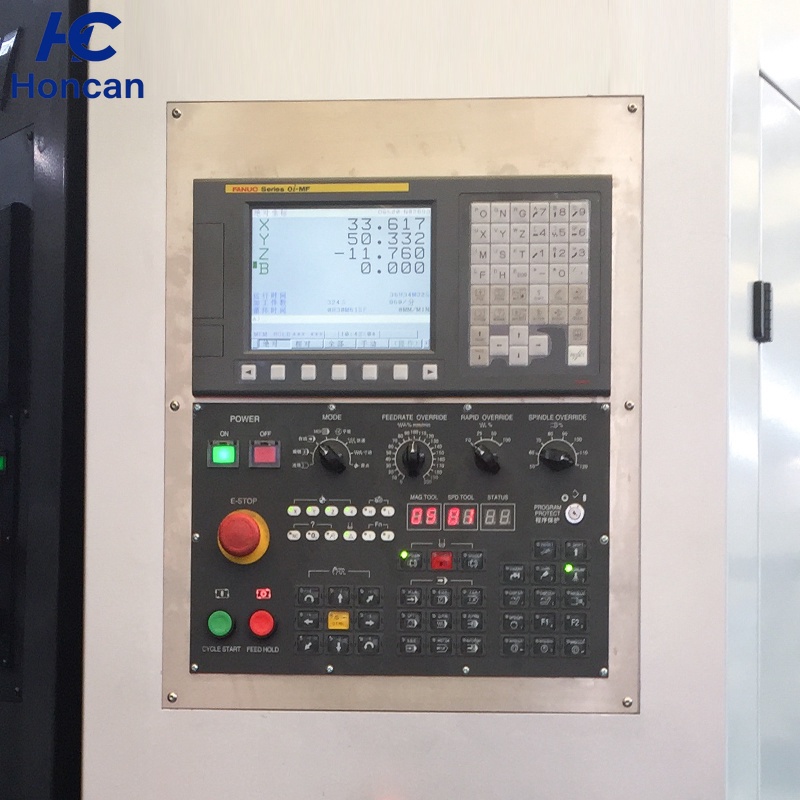

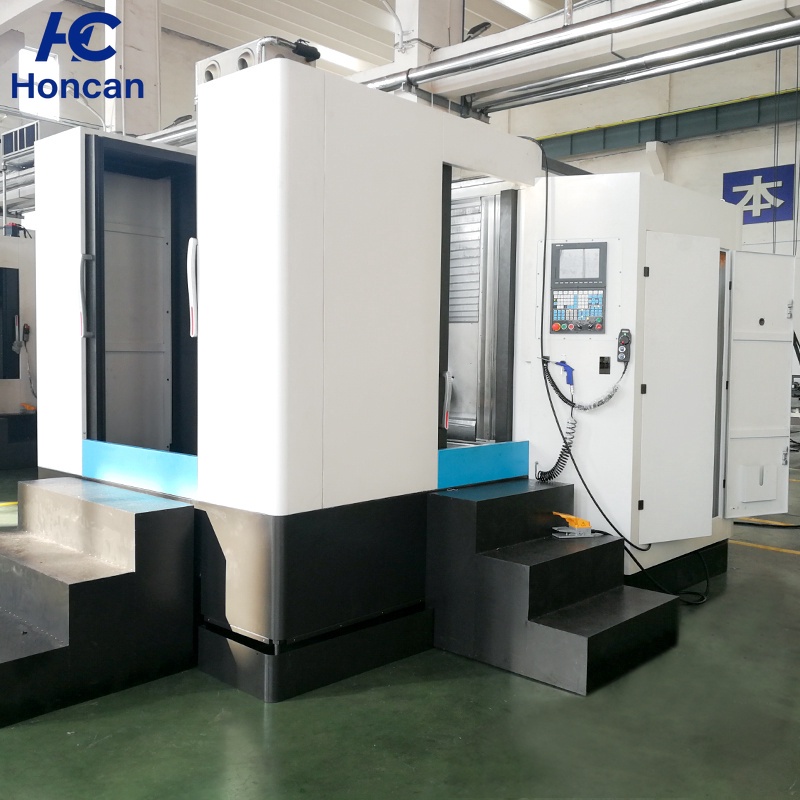

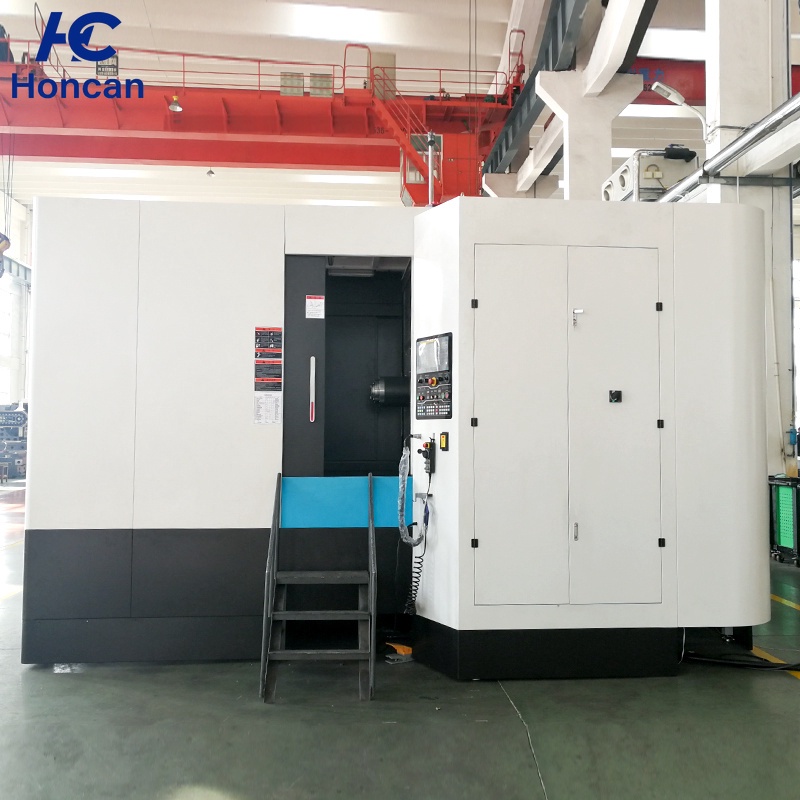

| Tableau des paramètres de la fraiseuse horizontale série 50 |
| nom |
| unité | NCH-50 | NCH-50A | NCH-50C | NCH-50LA | NCH-50L | NCH-50H | HMC-50VD |
|
|

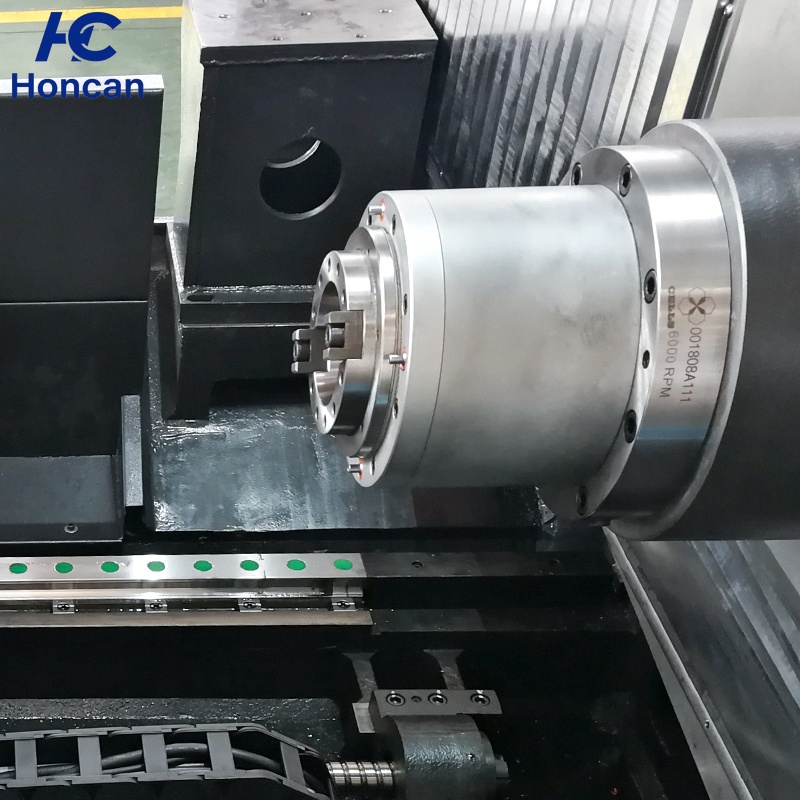

| Selle transversale | Selle transversale | Selle transversale | Selle transversale | Selle transversale | Station simple en T inversé | Station double en T positif |
| Table de travail | Dimensions de la table de travail | mm | 500×500 | 500×500 | 500×500 | 500×500 | 500×500 | 500×500 | 500×500 |
| Nombre de tables de travail | - | 1 | 1 | 1 | 1 | 1 | 1 | 2 |
| Indexation de la table de travail | - | 1° or 0.001° | 0.001° | 1° | 1° or 0.001° | 1° or 0.001° | 1° or 0.001° | 1° or 0.001° |
| Temps d'échange de la table de travail | s | —— | —— | —— | —— | —— | —— | 12 |
| Charge maximale de la table de travail | kg | 400 | 400 | 400 | 800 | 800 | 1000 | 500 |
| Rainure en T (nombre de rainures x largeur de rainure x espacement) | mm | 5X18X100 | 5X18X100 | 5X18X100 | 5X18X100 | 5X18X100 | 5×18×100 | 5×14×100 |
| Diamètre maximal de rotation de la pièce | mm | Φ900 | Φ900 | Φ900 | Φ1000 | Φ1000 | Φ1300 | Φ800 |
| Vitesse maximale de la table de travail | r/min | 12 | 12 | 12 | 12 | 12 | 12 | 16.66 |
| course | Déplacement gauche-droite de la table de travail (direction X) | mm | 700 | 700 | 700 | 1000 | 1000 | 1050 | 800 |
| Déplacement haut-bas de la boîte de broche (direction Y) | mm | 600 | 600 | 600 | 650 | 650 | 750 | 750 |
| Déplacement avant-arrière de la table de travail/de la colonne (direction Z) | mm | 580 | 580 | 580 | 600 | 600 | 900 | 800 |
| Distance entre l'axe central de la broche et la table de travail | mm | 90～690 | 50～650 | 105～705 | -40~610 | -40~610 | 110～860 | 150～900 |
| Distance entre l'extrémité de la broche et le centre de la table de travail | mm | 120～700 | 160～740 | 170～750 | 200～800 | 200～800 | 120～1020 | 50～850 |
| broche | Numéro de cône de broche | - | ISO7:24 No.40 | ISO7:24 No.40 | ISO7:24 No.40 | ISO7:24 No.40 | ISO7:24 No.50 | ISO7:24 No.50 | ISO7:24 No.50 |
| Vitesse maximale de broche | tr/min | 8000 | 10000 | 10000 | 8000 | 8000 | 6000 | 6000 |
| Puissance du moteur de broche | kw | 11/15 | 11/15 | 11/15 | 9/11 | 9/11 | 15/18.5 | 15/18.5 |
| Couple maximal du moteur de broche | Nm | 95.5 | 95.5 | 95.5 | 140 | 140 | 259 | 259 |

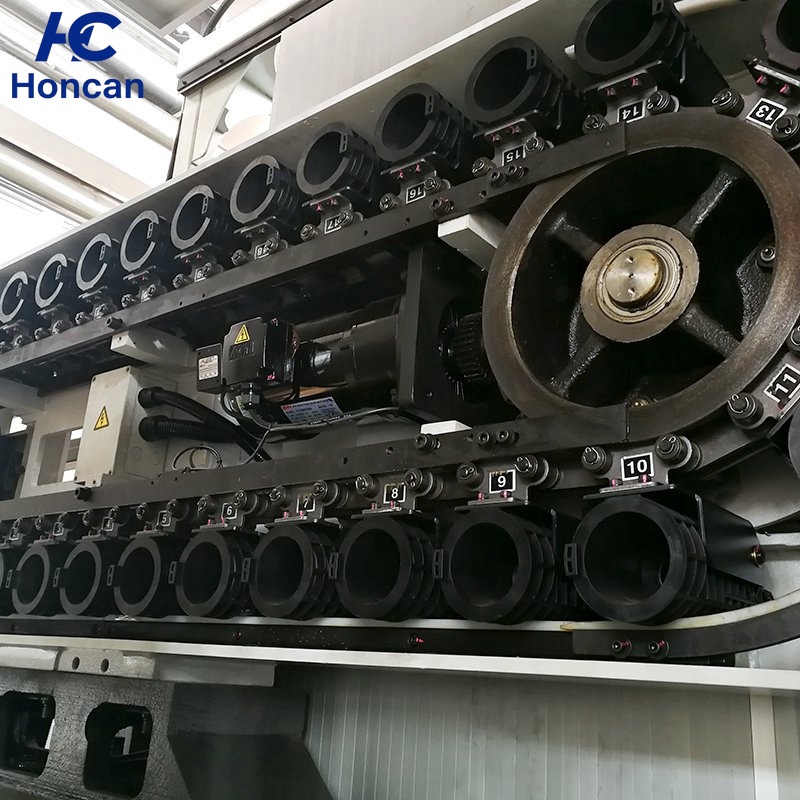

| Magasin d'outils | Capacité du magasin d'outils | Faisceau | 24/32 | 24/32 | 24 | 24/30 | 24/30 | 24/30/40 | 24/30/40 |
| Méthode de sélection des outils | - | aléatoire | aléatoire | aléatoire | aléatoire | aléatoire | aléatoire | aléatoire |
| Diamètre maximal de l'outil × longueur | mm | Φ78×300 | Φ80×300 | Φ80×300 | Φ110×350 | Φ110×350 | Φ125×350 | Φ112×350 |
| Diamètre maximal de l'outil (sans outil adjacent) | mm | Φ120 | Φ150 | Φ150 | Φ200 | Φ200 | Φ230 | Φ200 |
| Poids maximal de l'outil | kg | 8 | 8 | 8 | 15 | 15 | 18 | 25 |
| Temps de changement d'outil (outil à outil) | s | 3.8 | 3.8 | 3.8 | 3.76 | 3.76 | 4.75 | 3.31 |
| Vitesse de déplacement rapide | X/Y/Z | m/min | 36 | 36 | 36 | 36 | 36 | 24 | 48 |
| Précision de la machine-outil | Précision de positionnement (X/Y/Z) | mm | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
| Précision de positionnement (axe B) | ″ | 10 | 20 | 10 | 10 | 10 | 10 | 10 |
| Précision de repositionnement (X/Y/Z) | mm | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 |
| Précision de repositionnement (axe B) | ″ | 4 | 4 | 4 | 4 | 4 | 4 | 2 |
| autre | Poids de la machine nue | kg |
|
|
|
|
|
|
|
| Poids de la machine | kg | 6000 | 6000 | 6000 | 7500 | 7500 | 12000 | 12500 |
