TCK52

TCK52
10001
Avec la commande numérique comme élément central, il dépasse les limites opérationnelles des tours traditionnels, transformant les processus complexes en instructions précises et fournissant des solutions d'usinage efficaces, stables et cohérentes. La broche utilise des roulements de haute précision pour une forte résistance aux vibrations, maintenant une précision stable même pendant un fonctionnement prolongé à grande vitesse. Le banc est construit à partir d'une seule pièce de fonte, traitée par vieillissement pour éliminer les contraintes internes, ce qui entraîne une déformation minimale et garantit une stabilité d'usinage à long terme.

- PARAMÈTRES DU PRODUIT -

Avec le contrôle numérique en son cœur, il surmonte les limites opérationnelles des tours traditionnels, transformant des processus complexes en instructions précises et fournissant des solutions d'usinage efficaces, stables, et cohérentes. La broche utilise des roulements de haute précision pour une forte résistance aux vibrations, maintenant une précision stable même pendant un fonctionnement prolongé à grande vitesse. Le banc est construit d'une seule pièce en fonte, traitée par vieillissement pour éliminer les contraintes internes, ce qui entraîne une déformation minimale et garantit une stabilité d'usinage à long terme.


ProjetUnitéTCK52-600
Diamètre de rotation sur la surface du bancmmΦ520
Diamètre de tournage maximal sur chariotmmΦ300
Longueur d'usinagemm600
Puissance du moteur principalKW7.5
Vitesse de la brocherpm2500
Diamètre du trou de brochemmΦ80
Course de l'axe Xmm200
Couple du moteur de l'axe XNM8
Course de l'axe Zmm600
Couple du moteur de l'axe ZNM12
Méthode de connexion des axes X- Z
Connexion directe
Vitesse maximale de la brocherpm3000
Série de vitesses de la broche principale
Vitesse variable en continu
Forme et code de l'extrémité de la broche principale
A2-8
Diamètre intérieur du trou traversant de la brochemmΦ80
Diamètre intérieur du tube de traction de la brochemmΦ56

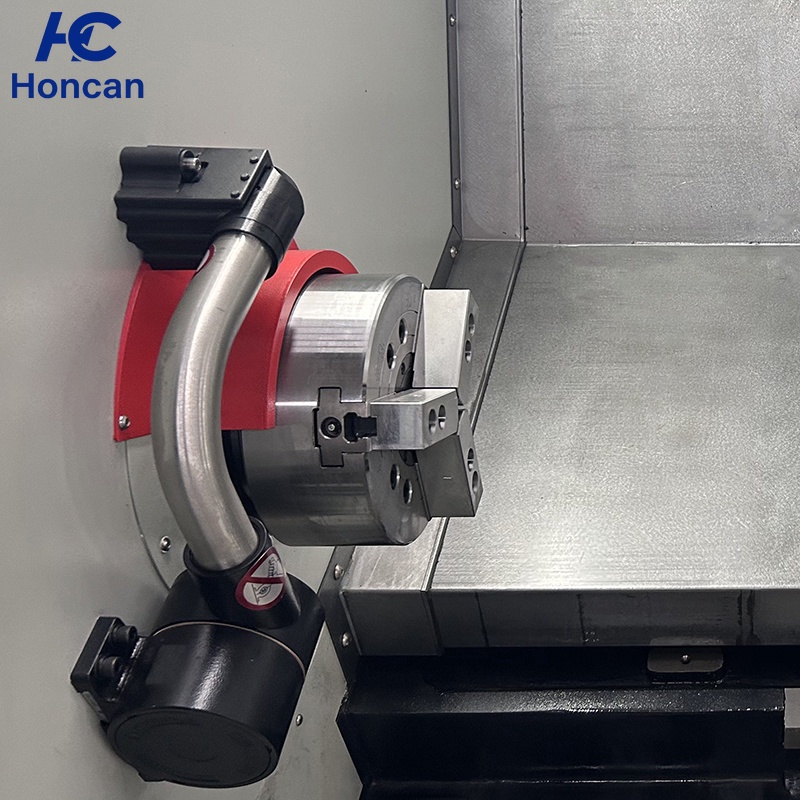

Spécifications standard du mandrininch8*
Vitesse de déplacement rapidem/min20
Forme du porte-outil

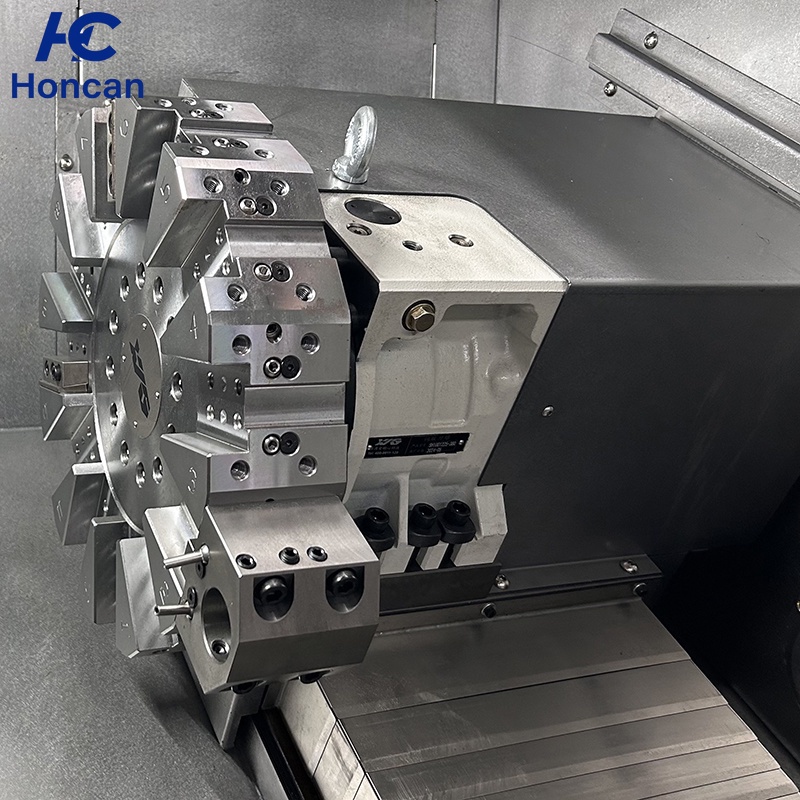

Tourelle hydraulique horizontale à 8 postes
Précision de positionnement bidirectionnel X/Zmm±0.008
Précision de repositionnement unidirectionnel répétitif X/Zmm±0.004
Diamètre du fourreaumm70
Course du fourreaumm100

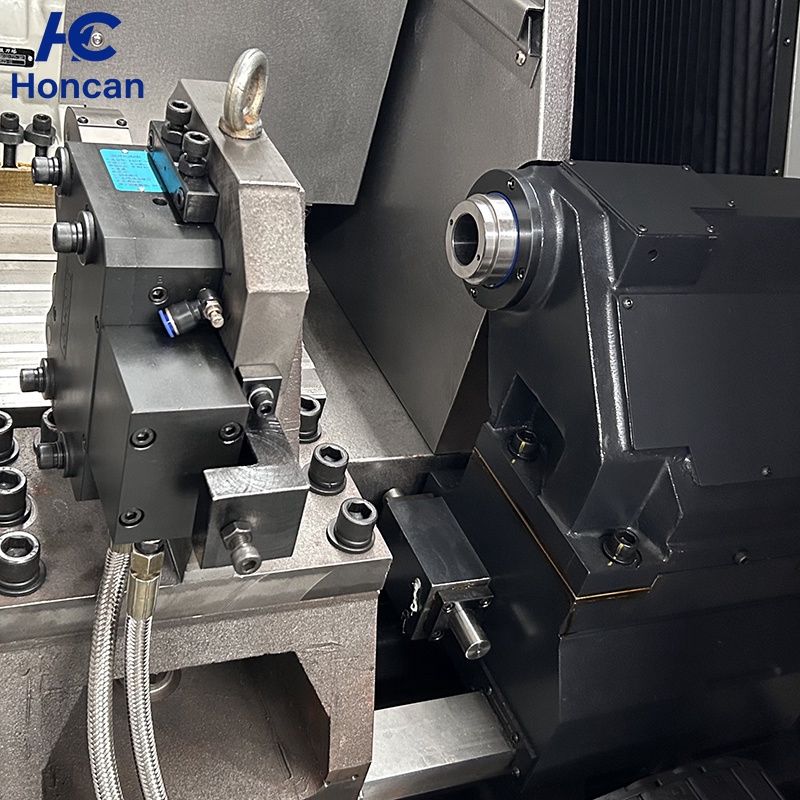

Course de la contre-pointemm450
