TCK52D

TCK52D
10001
Avec la commande numérique en son cœur, il dépasse les limites opérationnelles des tours traditionnels, transformant les processus complexes en instructions précises et fournissant des solutions d'usinage efficaces, stables et cohérentes. La broche utilise des roulements de haute précision pour une forte résistance aux vibrations, maintenant une précision stable même pendant un fonctionnement prolongé à grande vitesse. Le banc est fabriqué à partir d'une seule pièce de fonte, traitée par vieillissement pour éliminer les contraintes internes, ce qui entraîne une déformation minimale et garantit une stabilité d'usinage à long terme.

- PARAMÈTRES DU PRODUIT -

Avec le contrôle numérique en son cœur, il surmonte les limites opérationnelles des tours traditionnels, transformant des processus complexes en instructions précises et fournissant des solutions d'usinage efficaces, stables, et cohérentes. La broche utilise des roulements de haute précision pour une forte résistance aux vibrations, maintenant une précision stable même pendant un fonctionnement prolongé à grande vitesse. Le banc est construit en une seule pièce de fonte, traitée par vieillissement pour éliminer les contraintes internes, ce qui entraîne une déformation minimale et garantit une stabilité d'usinage à long terme.


ModèleTCK52D
spécifications techniquesunitéparamètre
plage de la machineDiamètre au-dessus du bancmmΦ650
Diamètre de rotation maximal sur le traînard du bancmmΦ400
Longueur de traitement maximalemmΦ480
Diamètre d'usinage maximalmmΦ400
distance entre pointesmm600
BrocheType de tête de brochemmA2-6
alésage de brochemm66
Diamètre de barre52
Vitesse maximale de brocher/min4000
Puissance nominale du moteur principalKw15/18.5

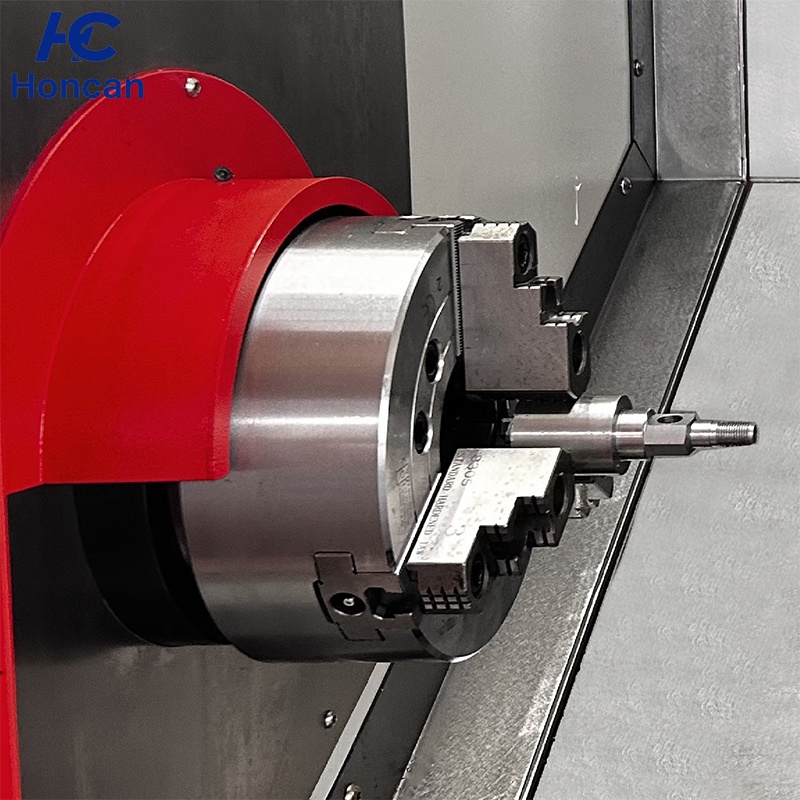

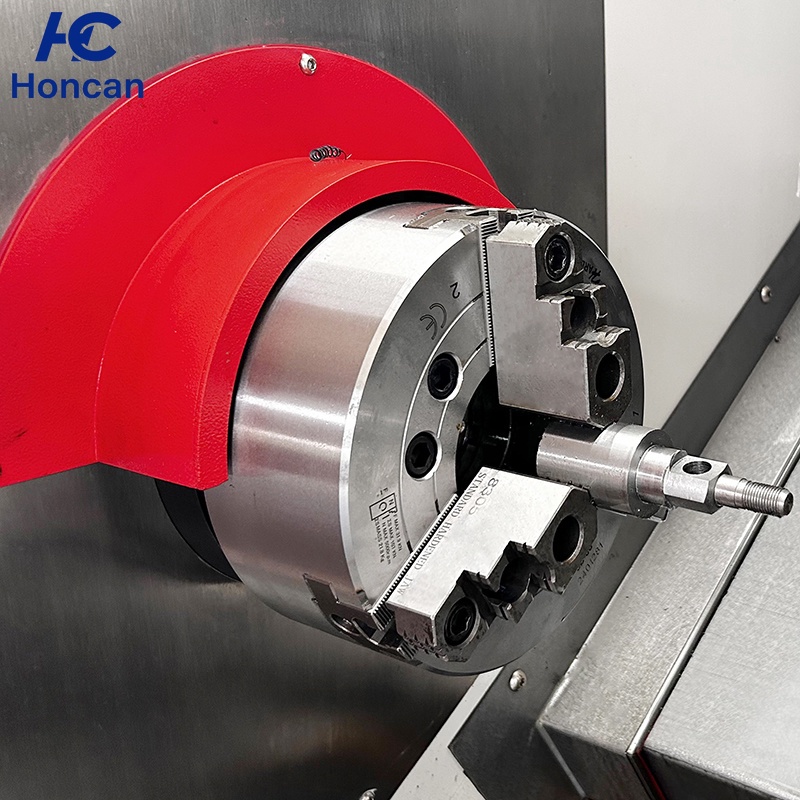

mandrinmandrin hydrauliqueinch8
contre-pointeFourreau de contre-pointe/MT5
Type de déplacement de la contre-pointe/Entraînement de la table coulissante
Diamètre du fourreaumm80
Course de la contre-pointemm490
Type de glissière de contre-pointe/glissière trempée
Selle du bancAngle d'inclinaisondegré30
Distance de déplacement Xmm260
Distance de déplacement Zmm610



Vitesse de déplacement rapide X/Zm/min30/30
Servomoteur X/ZKW2.5/2.5

Diamètre de la tourellemmDiamètre du disque porte-outils 380
Temps de changement d'outil adjacent$0.5
Nombre de positions d'outils/12 postes de travail

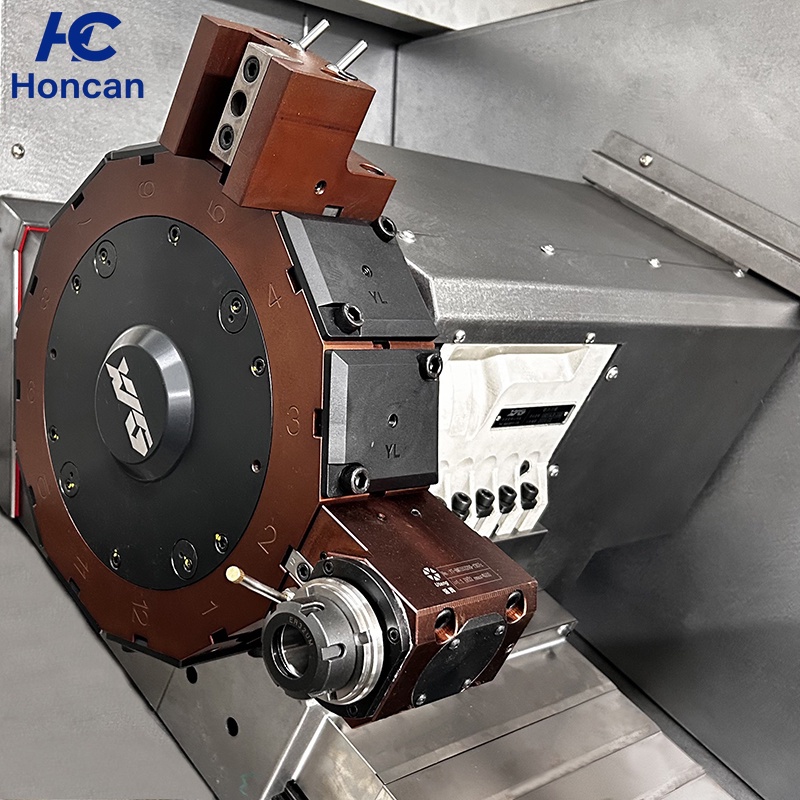

Type de tourelleTourelle motoriséeBMT55 - outillage tournant à 12 stations
