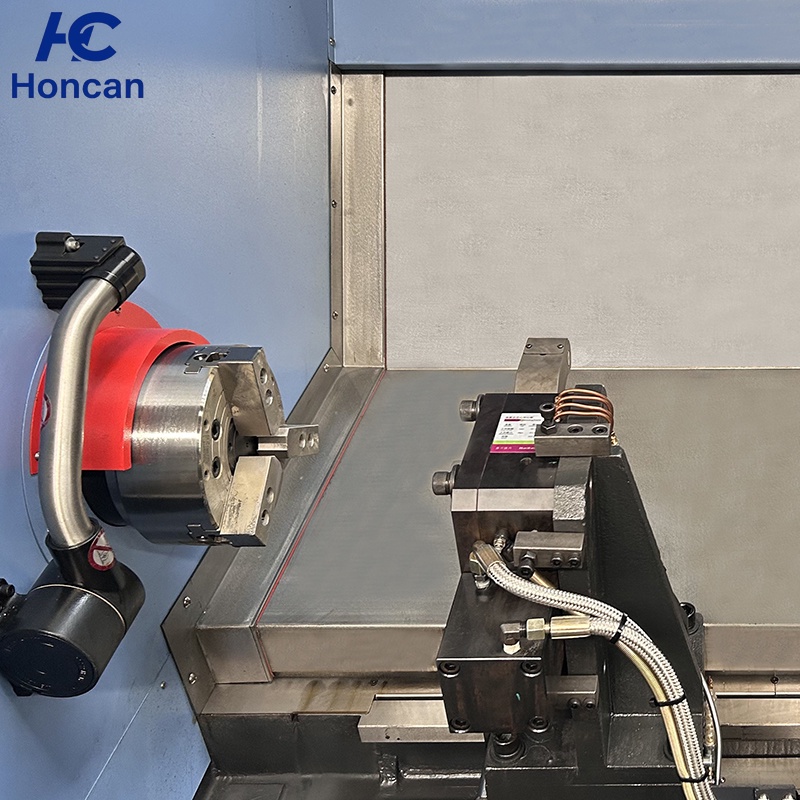

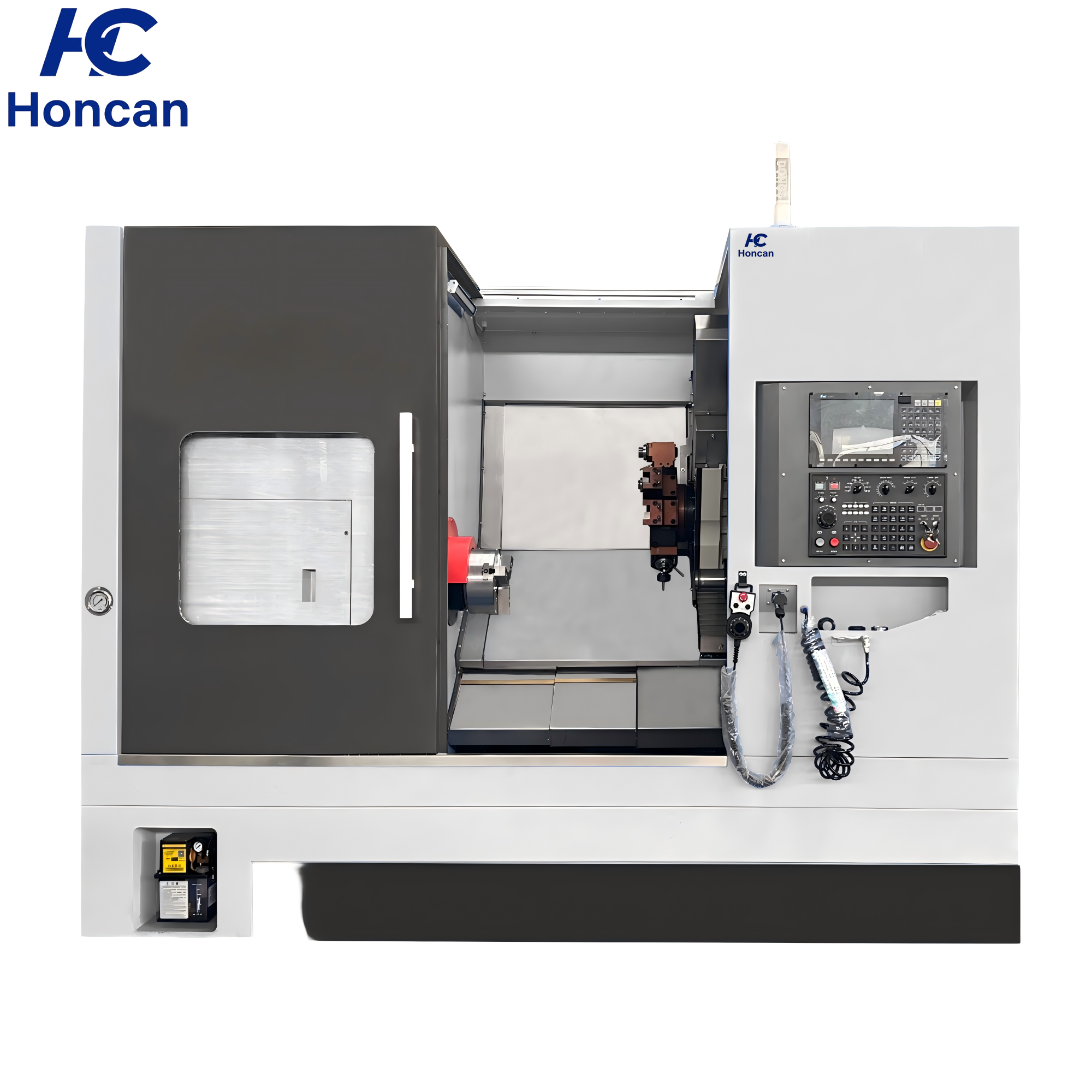

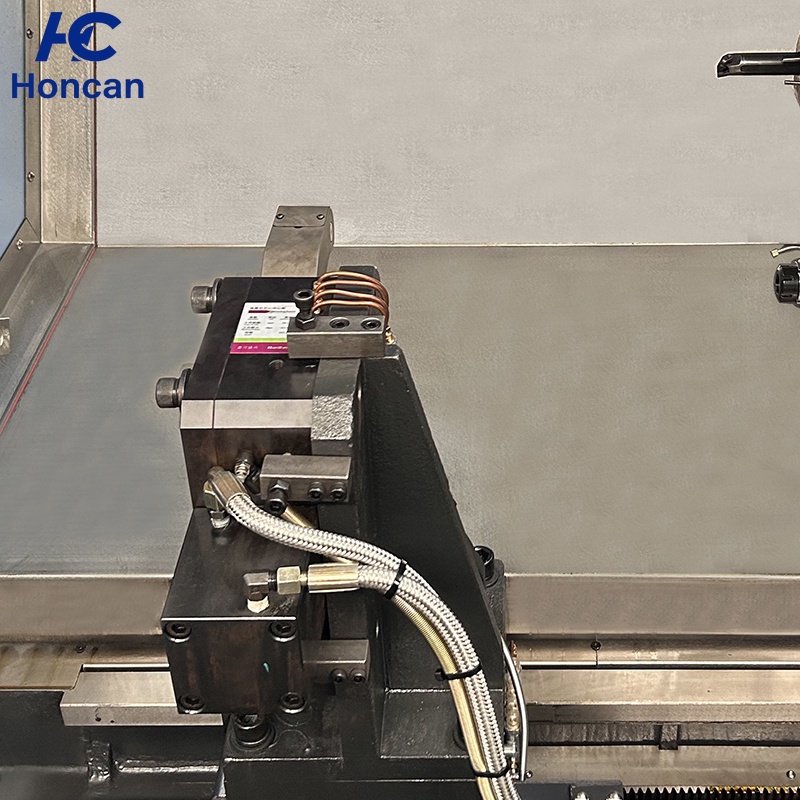

TCK52DY

TCK52DY
10001
Avec le contrôle numérique comme cœur, il dépasse les limites opérationnelles des tours traditionnels, transformant les processus complexes en instructions précises et fournissant des solutions d'usinage efficaces, stables et cohérentes. La broche utilise des roulements de haute précision pour une forte résistance aux vibrations, maintenant une précision stable même pendant un fonctionnement prolongé à grande vitesse. Le banc est construit en une seule pièce de fonte, traitée par vieillissement pour éliminer les contraintes internes, ce qui entraîne une déformation minimale et garantit une stabilité d'usinage à long terme.

- PARAMÈTRES DU PRODUIT -

Avec le contrôle numérique en son cœur, il surmonte les limites opérationnelles des tours traditionnels, transformant des processus complexes en instructions précises et fournissant des solutions d'usinage efficaces, stables, et cohérentes. La broche utilise des roulements de haute précision pour une forte résistance aux vibrations, maintenant une précision stable même pendant un fonctionnement prolongé à grande vitesse. Le banc est construit d'une seule pièce en fonte, traitée par vieillissement pour éliminer les contraintes internes, ce qui entraîne une déformation minimale et garantit une stabilité d'usinage à long terme.


SpécificationTCK52DY
Diamètre de rotation maximal sur le bancΦ670mm
Diamètre de rotation maximal du chariotΦ400mm
distance entre pointes650mm
Longueur d'usinage maximale450mm
Spécification du nez de brocheA2-6
Puissance du moteur de broche11-15kw
Diamètre de l'unité de broche200mm
Vitesse de la broche4200rpm
Diamètre du trou traversant de brocheΦ66mm
Diamètre intérieur du trou de tirageΦ52mm
Spécifications du mandrin
TypeAxe Y de la tourelle motorisée à la station 12
Porte-outil motoriséBMT55
Course de l'axe X/Z270/650mm
Course de l'axe Y±45/50mm
Spécifications de la vis de l'axe X/Z3210/4010
Précision de repositionnement±0.005
Spécification du porte-outil externe25*25mm
Diamètre maximal de la barre d'alésage32mm
Temps de changement et de verrouillage de l'outil en position adjacente0.16s

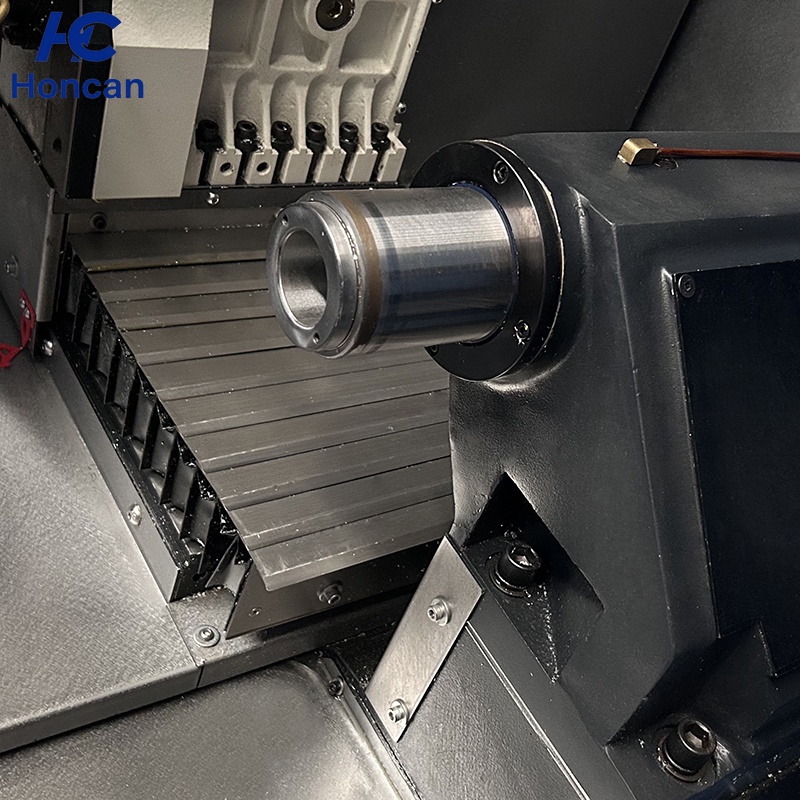

Type de contre-pointeHydraulique
Course de la contre-pointe480mm
Diamètre du fourreau de contre-pointeΦ80mm
Course du fourreau de contre-pointe100mm
Cône du trou conique du fourreau de contre-pointeMT5
Vitesse de déplacement rapide X/Z20/24M/min
Largeur de ligne45 Roller mm
Couple du servomoteur X/Z3/3Kw
