TCK700

TCK700
10001
Avec la commande numérique en son cœur, il dépasse les limites opérationnelles des tours traditionnels, transformant les processus complexes en instructions précises et fournissant des solutions d'usinage efficaces, stables et cohérentes. La broche utilise des roulements de haute précision pour une forte résistance aux vibrations, maintenant une précision stable même pendant un fonctionnement prolongé à grande vitesse. Le banc est fabriqué à partir d'une seule pièce de fonte, traitée par vieillissement pour éliminer les contraintes internes, ce qui entraîne une déformation minimale et garantit une stabilité d'usinage à long terme.

- PARAMÈTRES DU PRODUIT -

Avec le contrôle numérique en son cœur, elle dépasse les limites opérationnelles des tours traditionnels, transformant des processus complexes en instructions précises et fournissant des solutions d'usinage efficaces, stables, et cohérentes. La broche utilise des roulements de haute précision pour une forte résistance aux vibrations, maintenant une précision stable même pendant un fonctionnement prolongé à grande vitesse. Le banc est construit en une seule pièce de fonte, traitée par vieillissement pour éliminer les contraintes internes, ce qui entraîne une déformation minimale et garantit une stabilité d'usinage à long terme.


Paramètres techniquesunitéTCK700
Plage d'usinageLe diamètre de tournage maximal sur le bancmmΦ780
Le diamètre de rotation maximal au-dessus du traînardmmΦ500
Diamètre de tournage recommandémmΦ650
distance entre pointesmm1100
BrocheType de tête de brochemmA2-11
Diamètre du trou traversant de la brochemm105
Diamètres des barresmm92
Vitesse maximale de la brocher/min2500
puissance de sortie nominale du moteur principalKw22-30
couple de sortie maximal de la brocheNM573NM

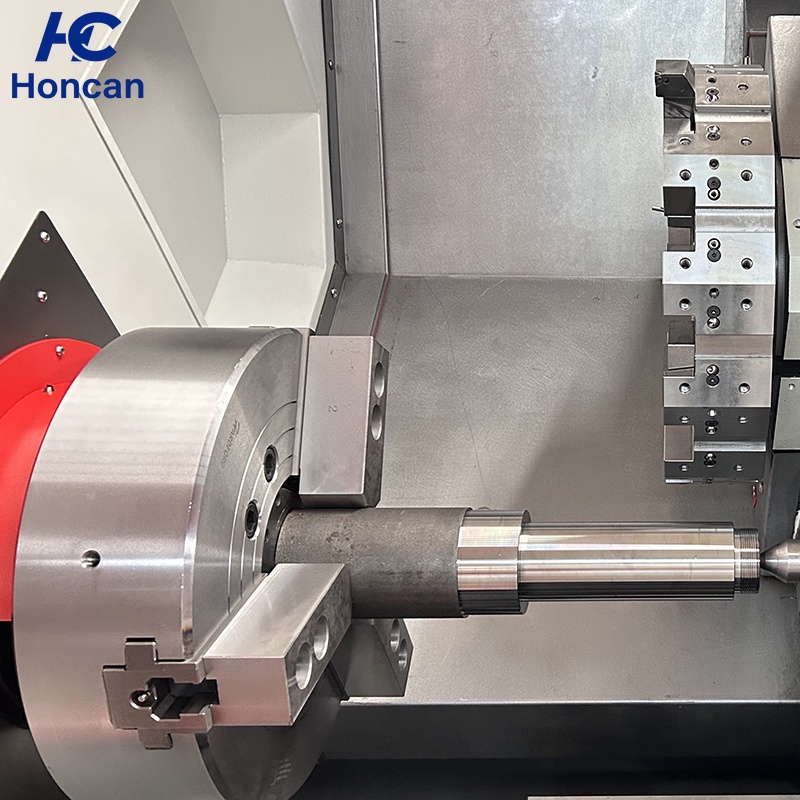

Dispositif de serragemandrin hydrauliquedans15

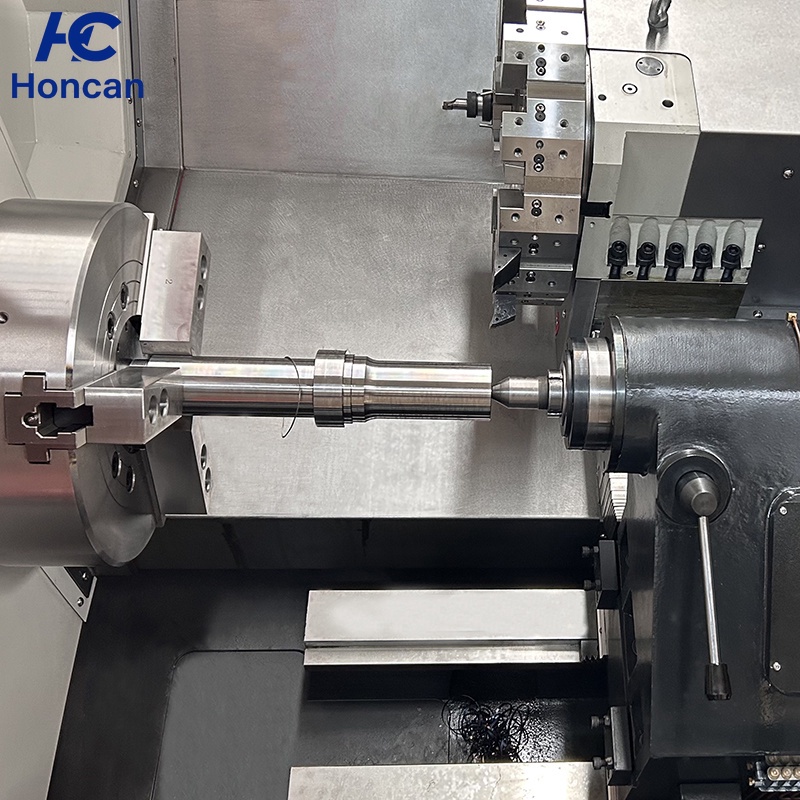

Contre-pointefourreau de contre-pointemmrotation interne MT5
type de déplacement de la contre-pointe/entièrement automatique programmable hydraulique
traînardangle d'inclinaisonDEG45 °
course Xmm350+20
longueur de la pièce serrée par le mandrinmm4900
vitesse de déplacement rapide X/Zm/min16/24
servomoteur X/ZKW3/3

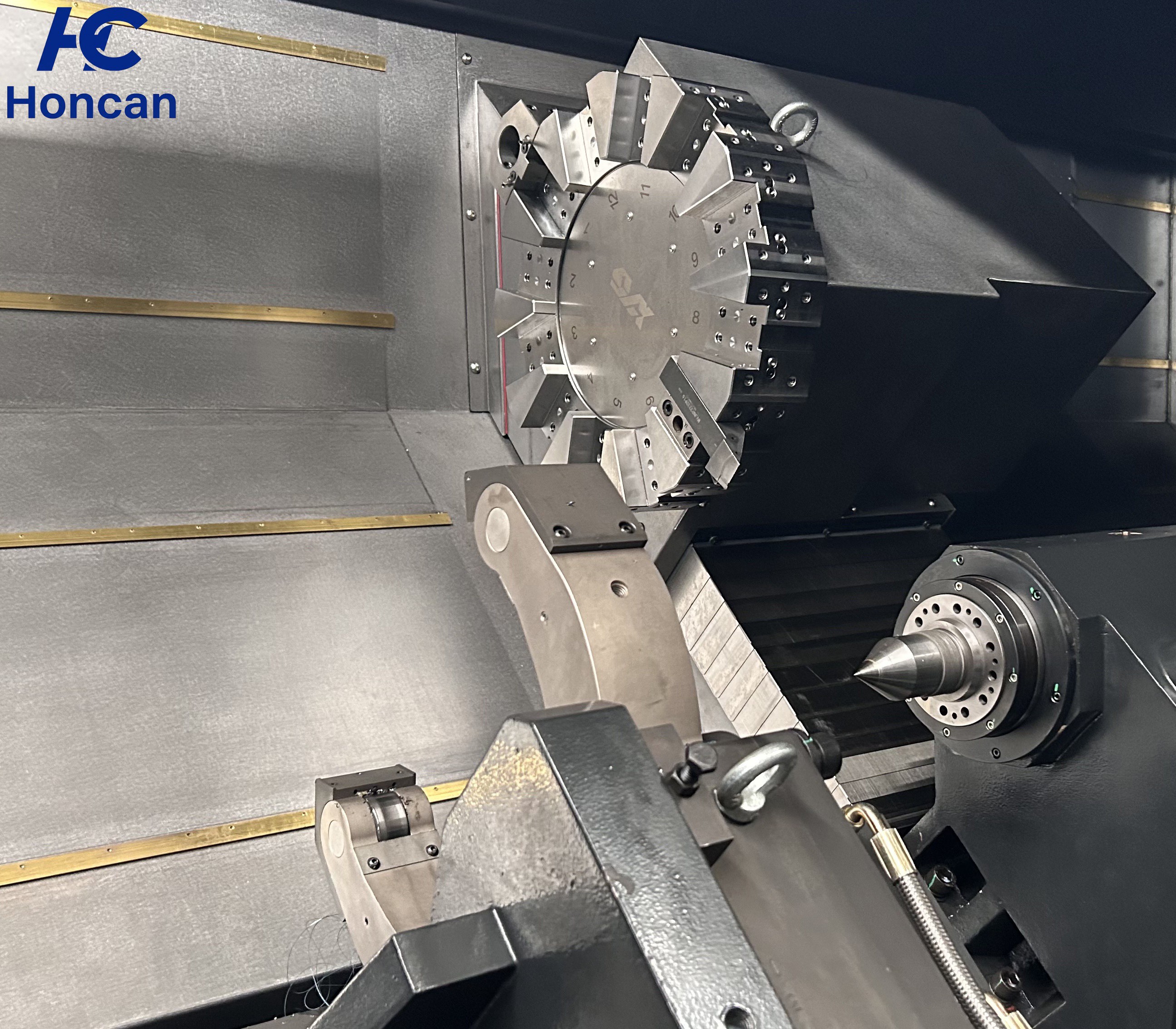

tourelle porte-outilstypeservo-hydrauliqueBMT65 horizontal 12 postes
temps de changement d'outil adjacentS0.5
capacité d'outils/12 postes
dimensions des outils (tournage/alésage)mm32×32/Φ32(40)
modèle de mandrin à pince élastique/ER40
puissance de la tourelle motoriséeKW5.5-7.5
dimension de la machine X10004500X2300X2550mmpoids net/poids brut7000/7500KG
dimension de la machine X15006000X2300X2550mmpoids net/poids brut8800/9500KG
dimension de la machine X20006500X2300X2550mmpoids net/poids brut9800/10500KG
dimension de la machine X30007500X2300X2550mmpoids net/poids brut12500/13300KG
dimension de la machine X40008500X2300X2550mmpoids net/poids brut14800/15800KG
dimension de la machine X40009800X2300X2550mmpoids net/poids brut16800/17800KG


éléments d'inspectiontolérance admissible(mm)
déplacement axial périodique de la broche0.005
faux-rond radial du cône de centrage du mandrin de broche0.005
précision de positionnementprécision de répétabilité du positionnement AX±0.004 Z±0.005
précision de positionnement BX:0.008 Z:0.011
précision de répétabilité du positionnement de l'axe C0.0027°
cohérence du diamètre0.01/150
planéité de surface0.013/φ200
erreur cumulée du pas de filetage0.010/50
rugosité de surfaceRa1.6μm
