TCK700DY

TCK700DY
10001

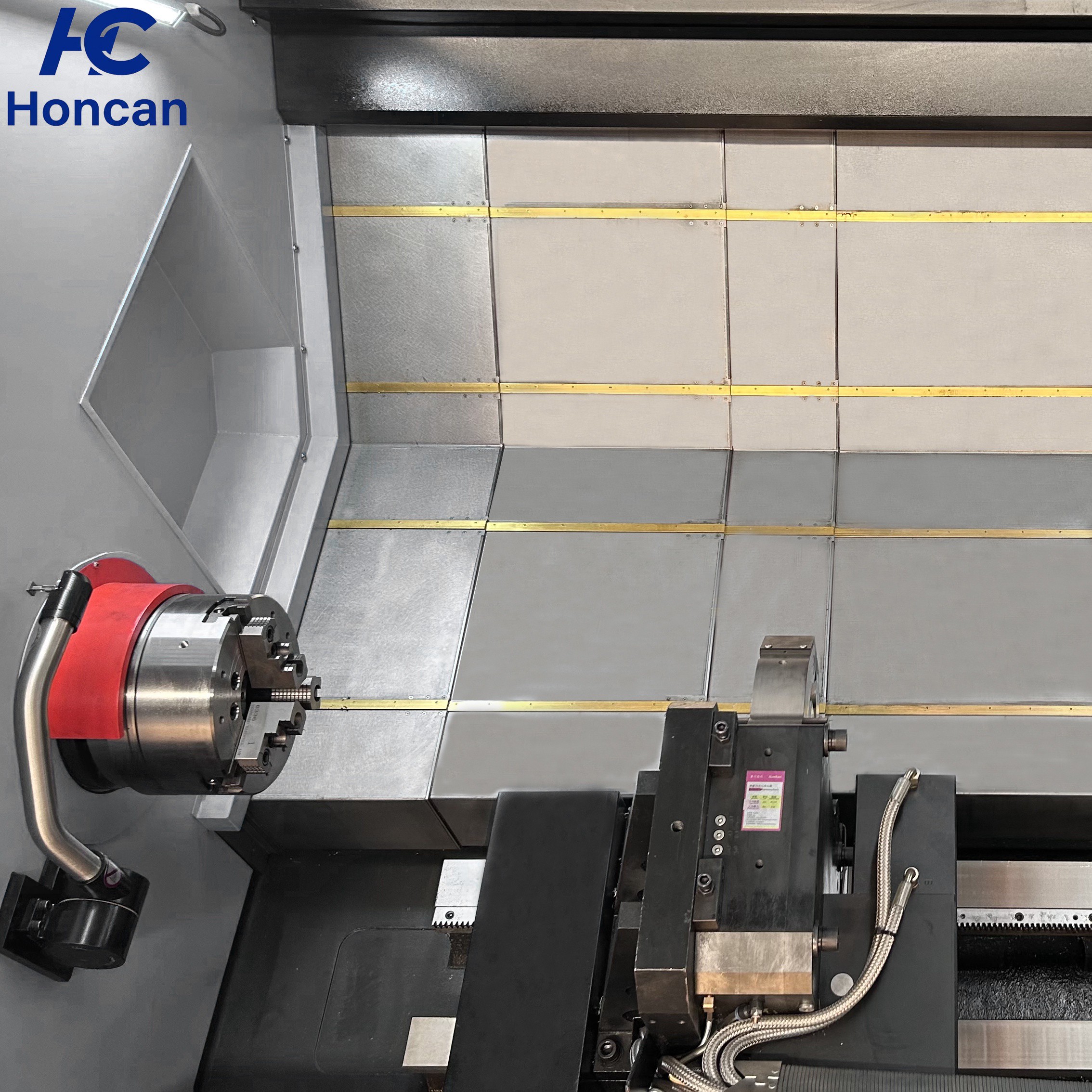

Avec la commande numérique en son cœur, il dépasse les limites opérationnelles des tours traditionnels, transformant les processus complexes en instructions précises et fournissant des solutions d'usinage efficaces, stables et cohérentes. La broche utilise des roulements de haute précision pour une forte résistance aux vibrations, maintenant une précision stable même pendant un fonctionnement prolongé à grande vitesse. Le banc est fabriqué à partir d'une seule pièce de fonte, traitée par vieillissement pour éliminer les contraintes internes, ce qui entraîne une déformation minimale et garantit une stabilité d'usinage à long terme.

- PARAMÈTRES DU PRODUIT -

Avec la commande numérique au cœur de son fonctionnement, il surmonte les limites opérationnelles des tours traditionnels, transformant des processus complexes en instructions précises et fournissant des solutions d'usinage efficaces, stables et cohérentes. La broche utilise des roulements de haute précision pour une forte résistance aux vibrations, maintenant une précision stable même pendant un fonctionnement à grande vitesse à long terme. Le banc est construit en une seule pièce de fonte, traitée par vieillissement pour éliminer les contraintes internes, ce qui entraîne une déformation minimale et garantit une stabilité d'usinage à long terme.


Plage d'usinage
Diamètre de rotation max. au-dessus du bancmmΦ780
Diamètre de rotation max. au-dessus du chariotmmΦ500
Diamètre de tournage max.mmΦ650
Distance entre pointesmm1100/1600/2100/3100
Broche
Type de tête de broche/A2-8/A2-11
Diamètre du trou traversant de brochemmΦ88/Φ105/Φ132
Capacité de barremmΦ74/Φ91/Φ115
Vitesse max. de brochetr/min3000/2500/1800
Puissance nominale du moteur principalkw22
Couple de sortie max. de brocheNM573
Mode de transmission de la broche/Courroie de distribution
Mandrin
Mandrin hydrauliqueinch12/15/18/21

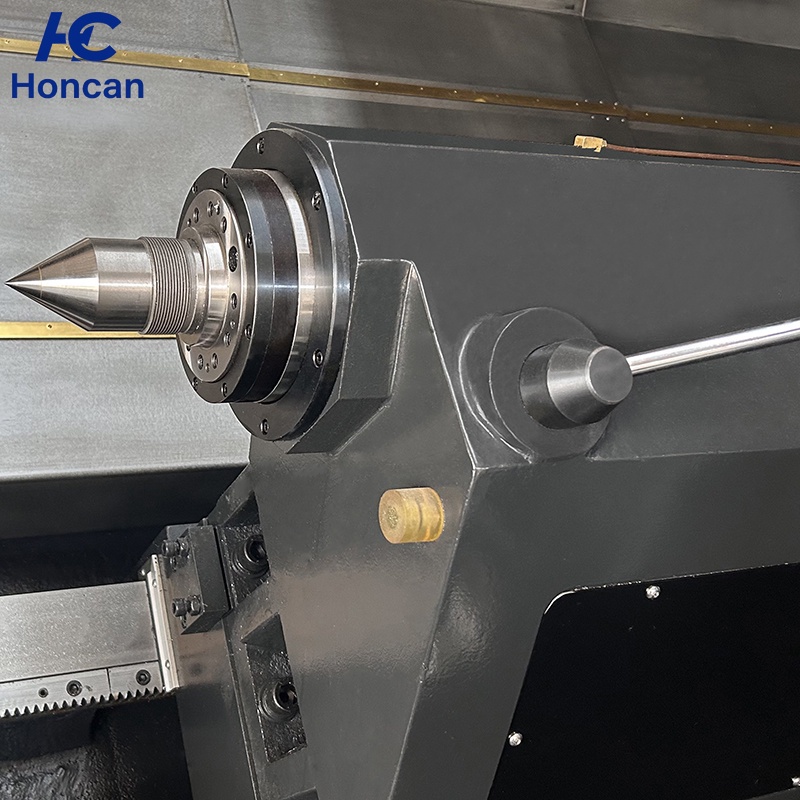

Contre-pointe
Fourreau de contre-pointe/Rotation interne MT6
Mode de déplacement de la contre-pointe/Contre-pointe programmable hydrauliquement
Banc de tour
Angle d'inclinaisonDEG45°
Course de l'axe Xmm350+20
Course de l'axe Zmm1100/1600/2100/3100
Vitesse de déplacement rapide X/Zm/min16/24

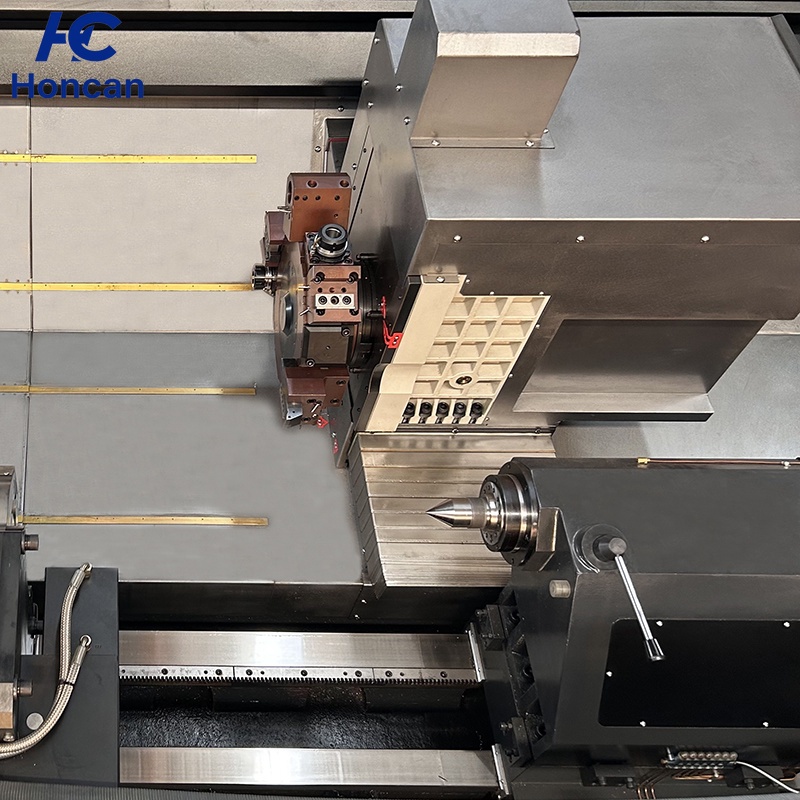

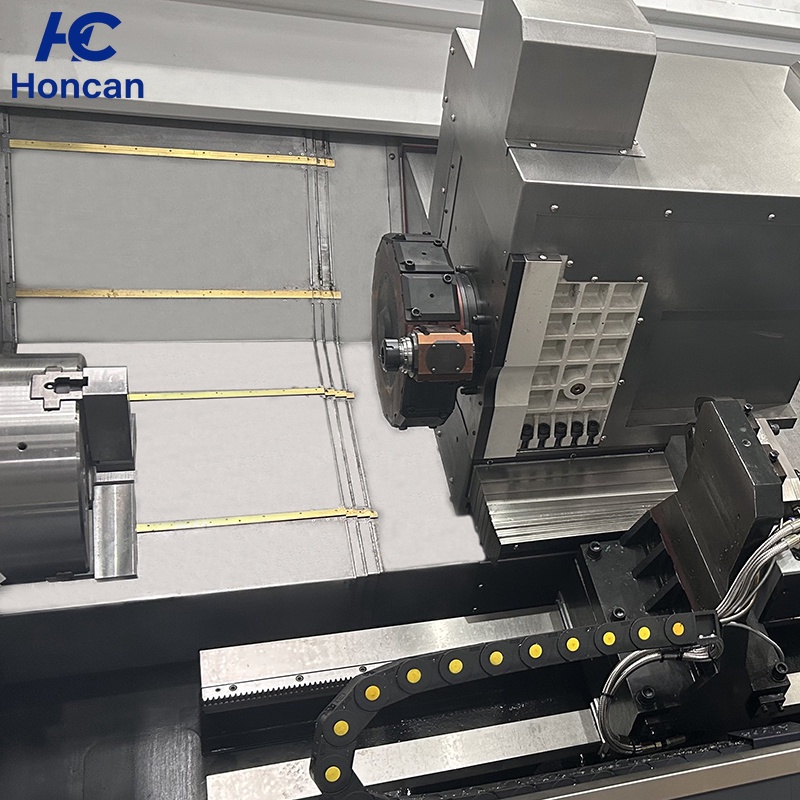

Tourelle
Hydraulique servo-commandée/BMT65
Temps de changement d'outil adjacents0.5
Nombre de postes/12


Tourelle
Hydraulique servo-commandée/BMT65
Temps de changement d'outil adjacents0.5
Nombre de postes/12
Taille de l'outil.tournage/alésage)mm32x32/Φ40(50)
Mandrin à pince/ER40
Puissance motricekw5.5-7.5
Course de l'axe Ymm±75
Dimensions hors tout
1.0m7500kg4500*2300*2550mm
1.5m9500kg6000*2300*2550mm
2.0m10500kg6500*2300*2550mm
3.0m13300kg7500*2300*2550mm
